| 型号 | 弯曲半径 | 内高 | 内宽 | 外高 | 外宽 | 重量 | 备注 |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm(in.) | kg/m(ibs/ft) | ||
| ZLQ6275 | 150/200/250/300/350 400/500/600/650/1000 | 62 (2.44) | 76 (2. 99) | 88 (3.46) | 112 (4.41) | 3.67 (2.50) | |
| ZLQ62100 | 101 (3. 98) | 137 (5. 39) | 3.87 (2. 63) | ||||
| ZLQ62125 | 126 (4. 96) | 162 (6. 38) | 4.04 (2. 75) | ||||
| ZLQ62150 | 151 (5. 94) | 187 (7. 36) | 4.24 (2.88) | ||||
| ZLQ62175 | 176 (6. 93) | 212 (8.35) | 4.44 (3.02) | ||||
| ZLQ62200 | 201 (7. 91) | 237 (9. 33) | 4.64 (3. 16) | ||||
| ZLQ62250 | 251 (9. 88) | 287 (11. 30) | 5.00 (3.40) | ||||
| ZLQ62300 | 301 (11. 85) | 337 (13. 27) | 5.35 (3. 64) | ||||
| ZLQ62350 | 351 (13. 82) | 387 (15. 24) | 5.72 (3.89) | ||||
| ZLQ62400 | 401 (15. 79) | 437 (17. 20) | 6.12 (4. 16) | ||||
| ZLQ62450 | 451 (17. 76) | 487 (19.17) | 6.52 (4. 43) | ||||
| ZLQ62500 | 501 (19. 72) | 537 (21. 14) | 6.93 (4. 71) | ||||
| ZLQ62550 | 551 (21.69) | 587 (23. 11) | 7.35 (5.00) | ||||
| ZLQ62600 | 601 (23. 66) | 637 (25. 08) | 9.79 (6.66) |
| R | Hl | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) |
| 150 (5.91) | 395 (15. 55) | 310 (12. 20) | 670 (26. 38) | 98 (3.86) |
| 200 (7. 87) | 495 (19. 49) | 410 (16. 14) | 825 (32. 48) | |
| 250 (9. 84) | 595 (23. 43) | 510 (20. 08) | 980 (38. 58) | |
| 300 (11.81) | 695 (27. 36) | 610 (24. 02) | 1140 (44. 88) | |
| 350 (13. 78) | 795 (31. 30) | 710 (27. 95) | 1295 (50. 98) | |
| 400 (15. 75) | 895 (35. 24) | 810 (31.89) | 1450 (57. 09) | |
| 500 (19. 69) | 1095 (43. 11) | 1010 (39. 76) | 1765 (69. 49) | |
| 600 (23. 62) | 1295 (50. 98) | 1210 (47. 64) | 2080 (81.89) | |
| 650 (25. 59) | 1395 (54. 92) | 1310 (51.57) | 2240 (88. 19) | |
| 1000 (39. 37) | 2095 (82. 48) | 2010 (79. 13) | 3335 (131. 30) |

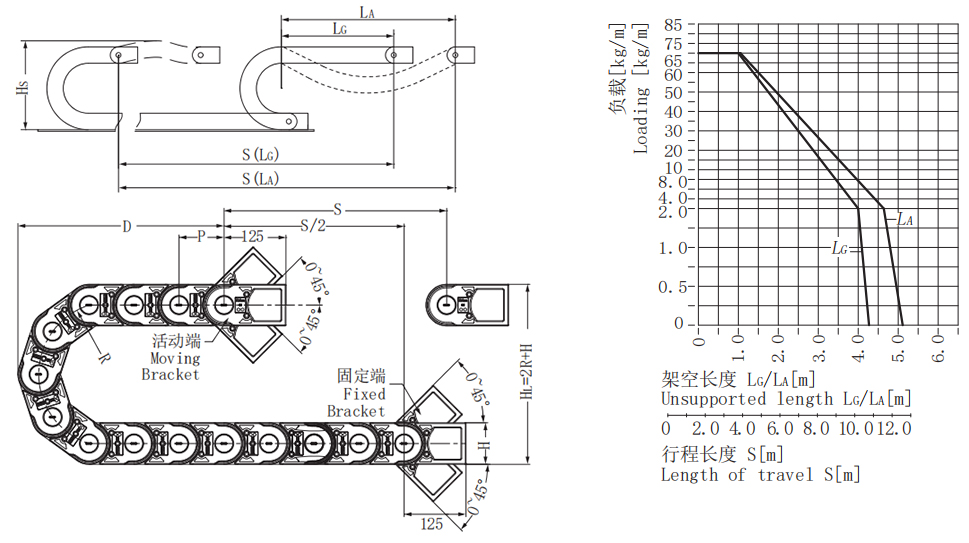

· 架空长度：
LG=直线架空长度
LA=安全塌腰架空长度
S=行程长度
R=弯曲半径
P=节距
L=拖链长度
N=每米链节数
HL=理论安装高度
HS=实际安装高度
D=拖链退回极限位置时的最小距离
K=Л ∙ R+2P
* K值可以在科瑞斯相关表格中查询
| R | Hl | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) |
| 150 (5.91) | 395 (15. 55) | 310 (12. 20) | 670 (26. 38) | 98 (3.86) |
| 200 (7. 87) | 495 (19. 49) | 410 (16. 14) | 825 (32. 48) | |
| 250 (9. 84) | 595 (23. 43) | 510 (20. 08) | 980 (38. 58) | |
| 300 (11.81) | 695 (27. 36) | 610 (24. 02) | 1140 (44. 88) | |
| 350 (13. 78) | 795 (31. 30) | 710 (27. 95) | 1295 (50. 98) | |
| 400 (15. 75) | 895 (35. 24) | 810 (31.89) | 1450 (57. 09) | |
| 500 (19. 69) | 1095 (43. 11) | 1010 (39. 76) | 1765 (69. 49) | |
| 600 (23. 62) | 1295 (50. 98) | 1210 (47. 64) | 2080 (81.89) | |
| 650 (25. 59) | 1395 (54. 92) | 1310 (51.57) | 2240 (88. 19) | |
| 1000 (39. 37) | 2095 (82. 48) | 2010 (79. 13) | 3335 (131. 30) |
※ 实际安装高度：HS=HL+100mm
※ 每节拖链长度：L=S/2+K(固定端在中间)
※ 每米链节数：N=10(980mm)

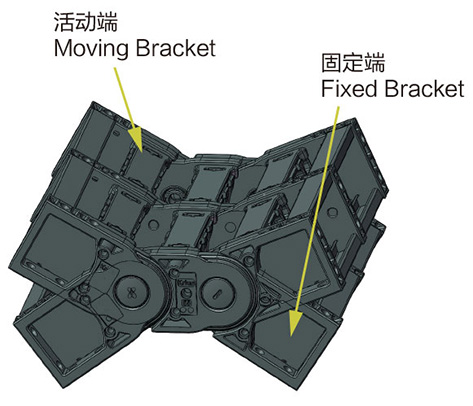

· 塑料接头、分体式：
※ 双侧独立式塑料接头
※ 两端接头均可双向活动
※ 耐腐蚀＆耐摩擦
※ 可提供预装配形式
※ 可实现内外连接

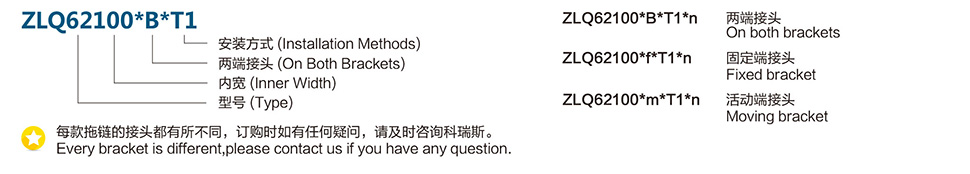

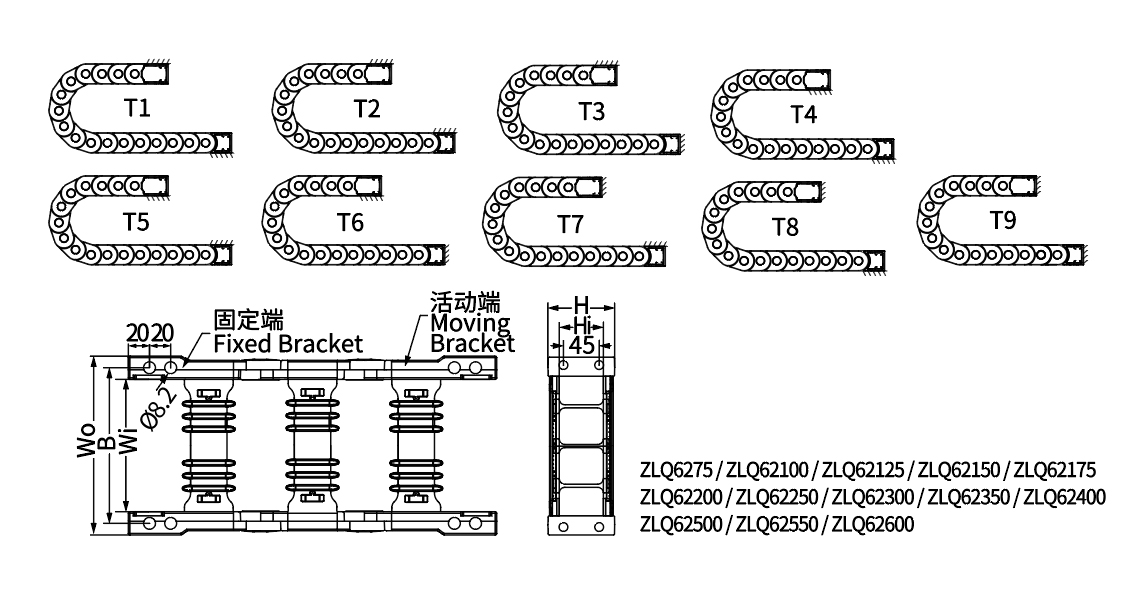

· 可选配的接头安装方式：
| 拖链型号 | 拖链编码 | 其他编码 | Wo尺寸 | B尺寸 |
| mm (in.) | mm (in.) | |||
| ZLQ6275 | 13074 | 接头 13124 主体 13123 竖隔离片 13127 横隔离片13126 横隔插片 13087 L400隔离杆 13090 轴销 13091 锁扣 13092 | 120 (4.72) | 98(3.86) |
| ZLQ62100 | 13075 | 145 (5.71) | 123(4.84) | |
| ZLQ62125 | 13076 | 170 (6. 69) | 148(5.83) | |
| ZLQ62150 | 13077 | 195 (7.68) | 173(6.81) | |
| ZLQ621 75 | 13078 | 220 (8. 66) | 198(7.80) | |
| ZLQ62200 | 13079 | 245 (9. 65) | 223 (8.78) | |
| ZLQ62250 | 13080 | 295 (11. 61) | 273(10.75) | |
| ZLQ62300 | 13093 | 345 (13. 58) | 323(12.72) | |
| ZLQ62350 | 13085 | 395 (15.55) | 373(14.68) | |
| ZLQ62400 | 13102 | 445 (17. 52) | 423(16.65) | |
| ZLQ62450 | 13103 | 495 (19. 49) | 473(18.62) | |
| ZLQ62500 | 13103 | 545 (21. 46) | 523 (20. 59) | |
| ZLQ62550 | 13104 | 595 (23. 43) | 573 (22.56) | |
| ZLQ62600 | 13104 | 645 (25. 39) | 623 (24. 53) |

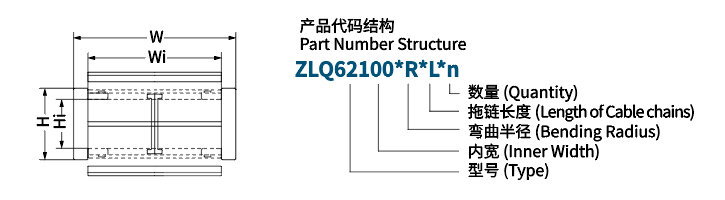

· 产品代码结构：

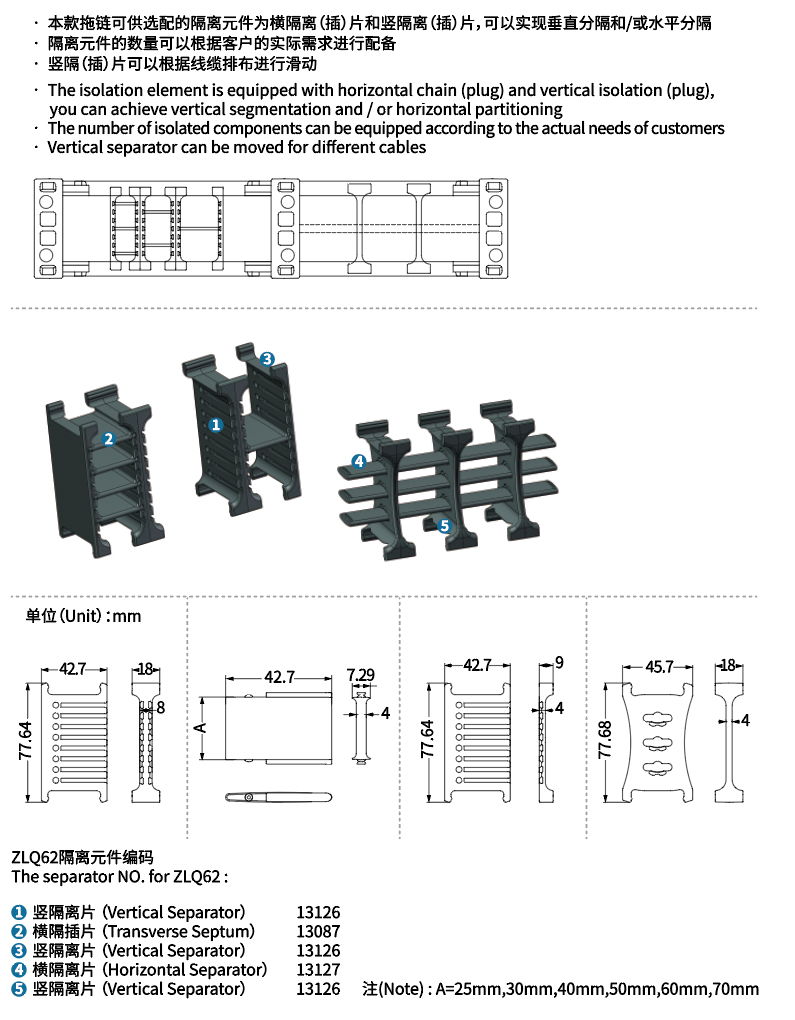

隔离片
| 技术参数 | |
| 材料-允许温度℃ | Reinforce PA/-40℃至+125℃ |
| 滑行速度/加速度 | max.12[m/s]/max.50[m/s²] |
| 速度/加速度LA | max.3[m/s]/max.6[m/s²] |
| 速度/加速度LG | max.20[m/s]/max.200[m/s²] |
| 阻燃等级，增强尼龙 | UL94 V-2 |
