TL系列钢制拖链
TL系列拖链的主体是由链板（优质钢板镀铬）、支撑板（挤拉铝合金）、轴销（合金钢）等部件组成，使电缆或橡胶管与拖链之间产生相对运动，不产生扭曲变形，链板经镀铬处理外形效果新颖，结构合理，灵巧强度高，刚性好不易变形，拆装方便，可靠性高；尤其是本产品采用了高强度耐磨材料，采用合金钢材质的轴销使产品的耐磨强度更高，弯曲更灵活，阻力更小，噪音更低，从而可保证长时间使用不变形，不下垂。由于本产品外观精美，可在较大程度上增强机床设备的整体艺术效果，增强机床、机械设备等在国际市场的竞争力。
产品特点：
· 钢制拖链可适应最大移动速度40m/min
· 钢制拖链在运行时，噪声声压级不大于68分贝
· 钢制拖链的安全使用寿命不小于100万次往复运动
| 型号 | 弯曲半径（R） | 内高（Hi） | 内宽（Wi） | 外高（H） | 外宽（W） | 重量（G） | 备注 |
| mm(in.) | mm(in.) | mm(in.) | mm(in.) | mm(in.) | kg/m(ibs/ft) | ||
| TL30 | 参照附表一 See Table 1 | 10 (0. 39) | 可订制 | 25 (0.98) | (Wi+8mm) | 以实际称重为准 | |
| TL45 | 16 (0.63) | 32 (1. 26) | (Wi+12mm) | ||||
| TL65 | 24 (0. 94) | 44 (1.73) | (Wi+ 18mm) | ||||
| TL80 | 32 (1.26) | 56 (2.20) | (Wi+ 18mm) | ||||
| TL95 | 47 (1. 85) | 70 (2.76) | (Wi+20mm) | ||||
| TL115 | 58 (2. 28) | 86 (3. 39) | (Wi+24mm) | ||||
| TL125 | 68 (2. 68) | 100 (3. 94) | (Wi+24mm) | ||||
| TL155 | 86 (3. 39) | 120 (4. 72) | (Wi+26mm) | ||||
| TL180 | 112 (4.41) | 144 (5.67) | (Wi+26mm) | ||||
| TL225 | 154 (6. 06) | 200 (7. 87) | (Wi+26mm) | ||||
| TL250 | 172 (6. 77) | 220 (8. 66) | (Wi+28mm) |
· 附表一（TL系列拖链技术参数表）：

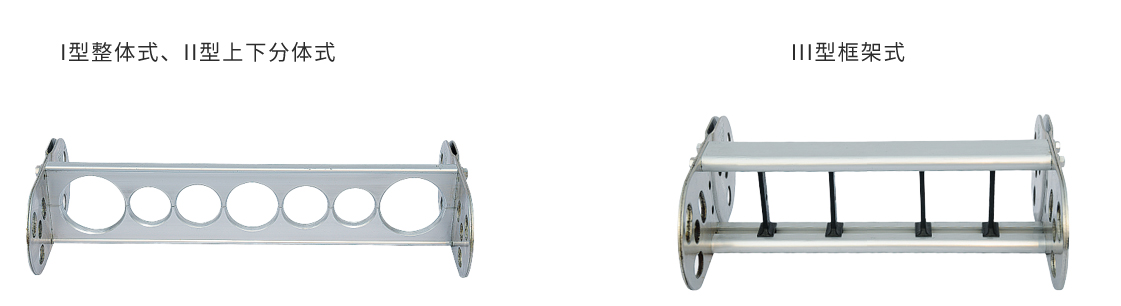

| 型号 | R | HL | D | K | P | N | d1 | 支撑板最大孔径 | 支撑板形式 |
| TL30 | 35 (1.38) | 65 (2.56) | 50 (1.97) | 120 (4.72) | 30 (1.18) | 33 (1.30) | 47.5 (1.87) | - | III |
| TL45 | 50 (1.97) 75 (2.95) 90 (3.54) 115 (4.53) 145 (5.71) | 132 (5.20) 182 (7.17) 212 (8.35) 262 (10.31) 322 (12.68) | 110 (4.33) 160 (6.30) 190 (7.48) 240 (9.45) 300 (11.81) | 245 (9.65) 325 (12.80) 370 (14.57) 450 (17.72) 545 (21.46) | 45 (1.77) | 22 (O. 87) | 65 (2. 56) | - | III |
| TL65 | 75 (2.95) 90 (3.54) 115 (4.53) 125 (4.92) 145 (5.71) 185 (7.28) | 194 (7.64) 224 (8.82) 274 (10.79) 294 (11.57) 334 (13.15) 414 (16.30) | 160 (6.30) 190 (7.48) 240 (9.45) 260 (10.24) 300 (11.81) 380 (14.96) | 365 (14.37) 410 (16.14) 490 (19.29) 520 (20.47) 585 (23.03) 710 (27.95) | 65 (2. 56) | 15 (0. 59) | 95 (3. 74) | 32 (1. 26) | I/ II /III |
| TL80 | 100 (3.94) 115 (4.53) 125 (4.92) 145 (5.71) 185 (7.28) 200 (7.87) 250 (9.84) 300 (11.81) | 256 (10.08) 286 (11.26) 306 (12.05) 346 (13.62) 426 (16.77) 456 (17.95) 556 (21.89) 656 (25.83) | 210 (8.27) 240 (9.45) 260 (10.24) 300 (11.81) 380 (14.96) 410 (16.14) 510 (20.08) 610 (24.02) | 475 (18.70) 520 (20.47) 550 (21.65) 615 (24.21) 740 (29.13) 790 (31.10) 945 (37.20) 1100 (43.31) | 80 (3. 15) | 13 (0. 51) | 80 (3. 15) | 35 (1. 38) | II /III |
| TL95 | 115 (4.53) 145 (5.71) 200 (7.87) 250 (9.84) 300 (11.81) | 300 (11.81) 360 (14.17) 470 (18.50) 570 (22.44) 670 (26.38) | 240 (9.45) 300 (11.81) 410 (16.14) 510 (20.08) 610 (24.02) | 550 (21.65) 645 (25.39) 820 (32.28) 975 (38.39) 1130 (44.49) | 95 (3.74) | 11 (0.43) | 130 (5. 12) | 50 (1.97) | I/ II /III |
| TL115 | 145 (5.71) 200 (7.87) 225 (8.86) 250 (9.84) 300 (11.81) 350 (13.78) | 376 (14.80) 486 (19.13) 536 (21.10) 586 (23.07) 686 (27.01) 786 (30.94) | 300 (11.81) 410 (16.14) 460 (18.11) 510 (20.08) 610 (24.02) 710 (27.95) | 685 (26.97) 860 (33.86) 935 (36.81) 1015 (39.96) 1170 (46.06) 1330 (52.36) | 95 (3.74) | 9 (0.35) | 110 (4. 33) | 63 (2. 48) | II / III |
| TL125 | 200 (7.87) 250 (9.84) 300 (11.81) 340 (13.39) 470 (18.50) 500 (19.69) 575 (22.64) 700 (27.56) 750 (29.53) | 500 (19.69) 600 (23.62) 700 (27.56) 680 (30.71) 1040 (40.94) 1100 (43.31) 1250 (49.21) 1500 (59.06) 1600 (62.99) | 410 (16.14) 510 (20.08) 610 (24.02) 690 (27.17) 950 (37.40) 1010 (39.76) 1160 (45.67) 1410 (55.51) 1510 (59.45) | 880 (34.65) 1035 (40.75) 1190 (46.85) 1320 (51.97) 1725 (67.91) 1820 (71.65) 2055 (80.91) 2450 (96.46) 2605 (102.56) | 15 (4.53) | 8 (0.31) | 155 (6. 10) | 75 (2. 95) | I / II / III |
| TL155 | 200 (7.87) 250 (9.84) 300 (11.81) 350 (13.78) 450 (17.72) 500 (19.69) 600 (23.62) | 520 (20.47) 620 (24.41) 720 (28.35) 820 (32.28) 1020 (40.16) 1120 (44.09) 1320 (51.97) | 410 (16.14) 510 (20.08) 610 (24.02) 710 (27.95) 910 (35.83) 1010 (39.76) 1210 (47.64) | 940 (37.01) 1095 (43.11) 1250 (49.21) 1410 (55.51) 1725 (67.91) 1880 (74.02) 2195 (86.42) | 125 (4. 92) | 7 (0.28) | 160 (6. 30) | 97 (3.82) | II / III |
| TL180 | 250 (9.84) 300 (11.81) 350 (13.78) 450 (17.72) 490 (19.29) 600 (23.62) 650 (25.59) | 644 (25.35) 744 (29.29) 844 (33.23) 1044 (41.10) 1124 (44.25) 1344 (52.91) 1444 (56.85) | 510 (20.08) 610 (24.02) 710 (27.95) 910 (35.83) 990 (38.98) 1210 (47.64) 1310 (51.57) | 1145 (45.08) 1300 (51.18) 1460 (57.48) 1775 (69.88) 1900 (74.80) 2245 (88.39) 2400 (94.49) | 155 (6.10) | 6 (0.24) | 210 (8. 27) | 110 (4. 33) | II / III |
| TL225 | 400 (15.75) 450 (17.72) 600 (23.62) 750 (29.53) 800 (31.50) 850 (33.46) 1000 (39.37) | 1000 (39.37) 1100 (43.31) 1400 (55.12) 1700 (66.93) 1800 (70.87) 1900 (74.80) 2200 (86.61) | 810 (31.89) 910 (35.83) 1210 (47.64) 1510 (59.45) 1610 (63.39) 1710 (67.32) 2010 (79.13) | 1705 (67.15) 1865 (73.43) 2335 (91.93) 2805 (110.43) 2965 (116.73) 3120 (122.83) 3590 (141.34) | 30 (7.09) | 5 (0.20) | 295 (11. 61) | 146 (5.75) | II / III |
| TL250 | 400 (15.75) 450 (17.72) 500 (19.69) 600 (23.62) 750 (29.53) 800 (31.50) 1000 (39.37) | 1020 (40.16) 1120 (44.09) 1220 (48.03) 1420 (55.91) 1720 (67.72) 1820 (71.65) 2220 (87.40) | 810 (31.89) 910 (35.83) 1010 (39.76) 1210 (47.64) 1510 (59.45) 1610 (63.39) 2010 (79.13) | 1755 (69.09) 1915 (75.39) 2070 (81.50) 2385 (93.90) 2855 (112.40) 3015 (118.70) 3640 (143.31) | 250 (9.84) | 4 (0.16) | 295 (11.61) | 166 (6.54) | II / III |
· 订购示例-整条拖链：
| 请注明拖链长度或者链节数 如： | 1米或12节 |
| TL80III*R200*200*1000*2 | (2条长度1米的TL80钢制拖链，半径为200mm， 内宽为200mm，选用III型支撑板) |

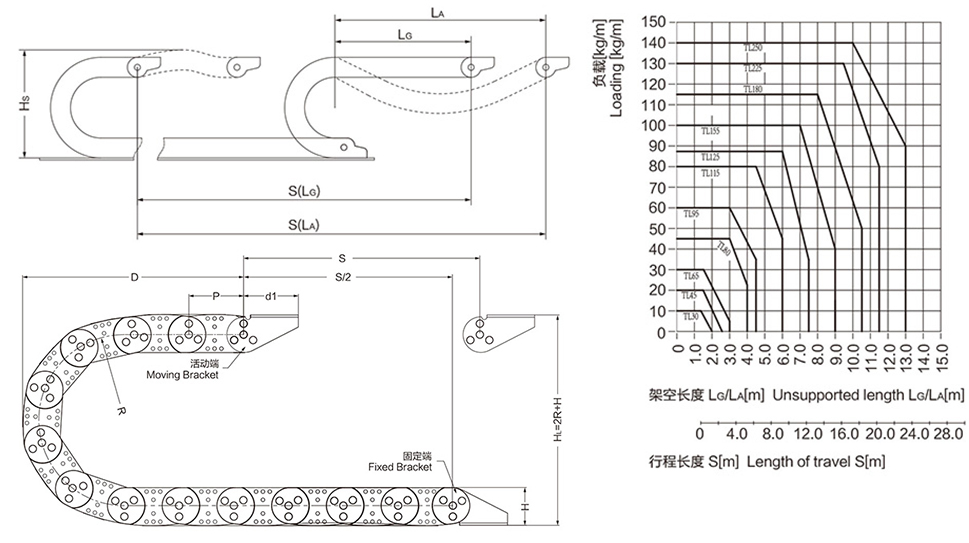

· 架空长度：
LG=直线架空长度
LA=安全塌腰架空长度
S=行程长度
R=弯曲半径
P=节距
L=拖链长度
N=每米链节数
HL=理论安装高度
HS=实际安装高度
D=拖链退回极限位置时的最小距离
K=Л ∙ R+2P
* K值可以在科瑞斯相关表格中查询
· 钢制接头、分体式：
双侧独立式钢制接头
耐腐蚀&耐摩擦
可实现内外连接
· 可选的接头安装方式
TL系列拖链接头参数表:
| 拖链型号 | 孔尺寸 | A尺寸 | B尺寸 | Al尺寸 | a尺寸 | b尺寸 | c尺寸 |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) | ||
| TL30 | 06.4 | 25 (0. 98) | (Wi-10mm) | 7.5 (0. 30) | 40 (1. 57) | 15 (0. 59) | 7 (0. 28) |
| TL45 | 06. 4*10 | 25 (0. 98) | (Wi-25mm) | 10 (0. 39) | 45 (1. 77) | 22.5 (0. 89) | 10 (0. 39) |
| TL65 | 07*17 | 45 (1. 77) | (Wi-27mm) | 15 (0. 59) | 75 (2. 95) | 30 (1. 18) | 13 (0. 51) |
| TL80 | 09*18 | 40 (1. 57) | (Wi-29mm) | 15 (0. 59) | 70 (2. 76) | 35 (1.38) | 17 (0. 67) |
| TL95 | 09*18 | 65 (2. 56) | (Wi-42mm) | 20 (0. 79) | 105 (4. 13) | 45 (1.77) | 20 (0. 79) |
| TL115 | 012*22 | 75 (2. 95) | (Wi-53mm) | 22.5 (0. 89) | 120 (4. 72) | 45 (1.77) | 20 (0. 79) |
| TL125 | 011*20 | 80 (3. 15) | (Wi-50mm) | 25 (0. 98) | 130 (5. 12) | 55 (2. 17) | 25 (0. 98) |
| TL155 | 015*30 | 90 (3. 54) | (Wi-54mm) | 25 (0. 98) | 157 (6. 18) | 60 (2. 36) | 27.5 (1.08) |
| TL180 | 013*23 | 115 (4. 53) | (Wi-60mm) | 30 (1. 18) | 175 (6. 89) | 60 (2. 36) | 25 (0. 98) |
| TL225 | 018*33 | 170 (6. 69) | (Wi-83mm) | 40 (1.57) | 250 (9. 87) | 90 (3. 54) | 42.5 (1.67) |
| TL250 | 018*33 | 170 (6. 69) | (Wi-83mm) | 40 (1.57) | 250 (9. 87) | 90 (3. 54) | 42.5 (1.67) |
