| 型号 | 弯曲半径（R） | 内高（Hi） | 内宽（Wi） | 外高（H） | 外宽（W） | 重量（G） | 备注 |
| mm(in.) | mm(in.) | mm(in.) | mm(in.) | mm(in.) | kg/m(ibs/ft) | ||
| CL46 | 46 (1.81) | 80~400(3.15~15.75) | 79 (3.11) | 126~446(4.96~17.56) | 铝杆长度可在内宽范围内进行订制 |
| R | Hl | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) |
| 75 (2. 95) | 229 (9. 02) | 160 (6. 30) | 390 (15. 35) | 78 (3. 07) |
| 100 (3. 94) | 279 (10. 98) | 210 (8. 27) | 470 (18. 50) | |
| 125 (4. 92) | 329 (12. 95) | 260 (10. 24) | 550 (21. 65) | |
| 150 (5.91) | 379 (14. 92) | 310 (12. 20) | 625 (24. 61) | |
| 200 (7. 87) | 479 (18. 86) | 410 (16. 14) | 785 (30.91) | |
| 250 (9. 84) | 579 (22. 80) | 510 (20. 08) | 940 (37.01) | |
| 280 (11.02) | 639 (25. 16) | 570 (22. 44) | 1035 (40. 75) | |
| 400 (15. 75) | 879 (34. 61) | 810 (31.89) | 1410 (55. 51) |
· 架空长度：
LG=直线架空长度
LA=安全塌腰架空长度
S=行程长度
R=弯曲半径
P=节距
L=拖链长度
N=每米链节数
HL=理论安装高度
HS=实际安装高度
D=拖链退回极限位置时的最小距离
K=Л ∙ R+2P
* K值可以在科瑞斯相关表格中查询
| R | Hl | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) |
| 75 (2. 95) | 229 (9. 02) | 160 (6. 30) | 390 (15. 35) | 78 (3. 07) |
| 100 (3. 94) | 279 (10. 98) | 210 (8. 27) | 470 (18. 50) | |
| 125 (4. 92) | 329 (12. 95) | 260 (10. 24) | 550 (21. 65) | |
| 150 (5.91) | 379 (14. 92) | 310 (12. 20) | 625 (24. 61) | |
| 200 (7. 87) | 479 (18. 86) | 410 (16. 14) | 785 (30.91) | |
| 250 (9. 84) | 579 (22. 80) | 510 (20. 08) | 940 (37.01) | |
| 280 (11.02) | 639 (25. 16) | 570 (22. 44) | 1035 (40. 75) | |
| 400 (15. 75) | 879 (34. 61) | 810 (31.89) | 1410 (55. 51) |
※ 实际安装高度：HS=HL+80mm
※ 每节拖链长度：L=S/2+K(固定端在中间)
※ 每米链节数：N=13(1014mm)

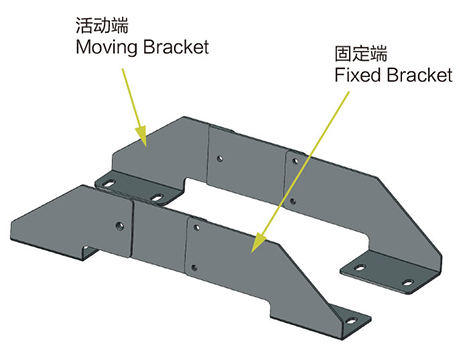

· 钢制接头，分体式：
※ 双侧独立式钢制接头
※ 耐腐蚀
※ 可实现内外连接

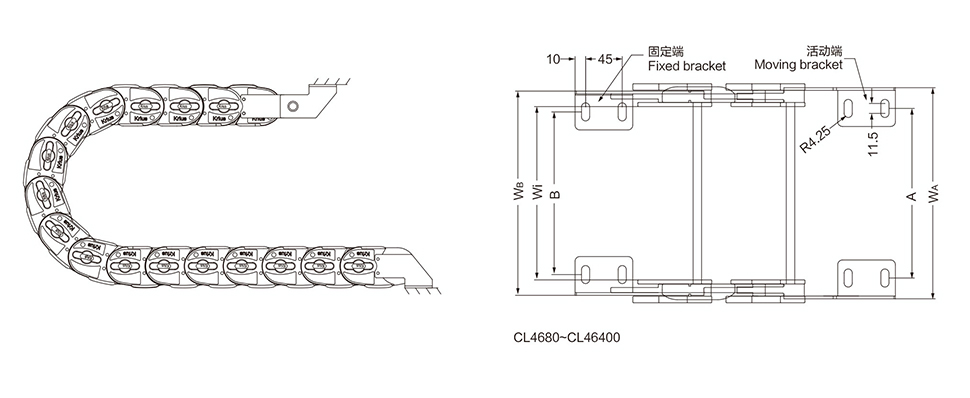

· 可选配的接头安装方式：
| 拖链型号 | 主题编码 | A尺寸 | WA尺寸 | B尺寸 | WB尺寸 |
| mm | mm | mm(in.) | mm(in.) | ||
| CL46 | 13002 | (Wi+92) | (Wi+124) | (Wi-38) | (Wi-70) |

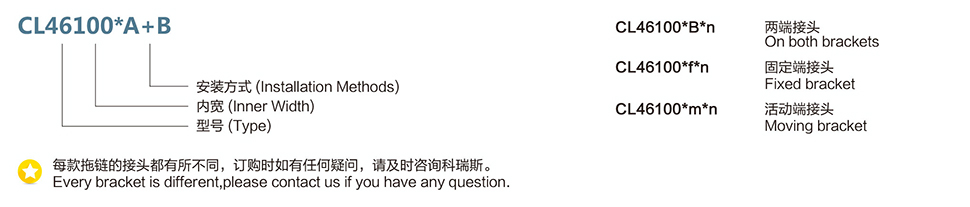

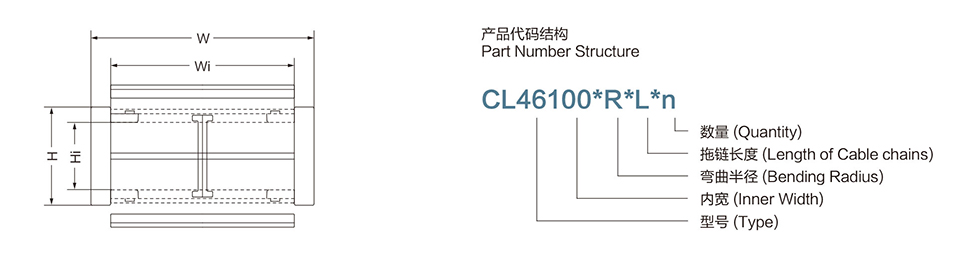

· 产品代码结构：
隔离片
CL46拖链隔离片编码：11007

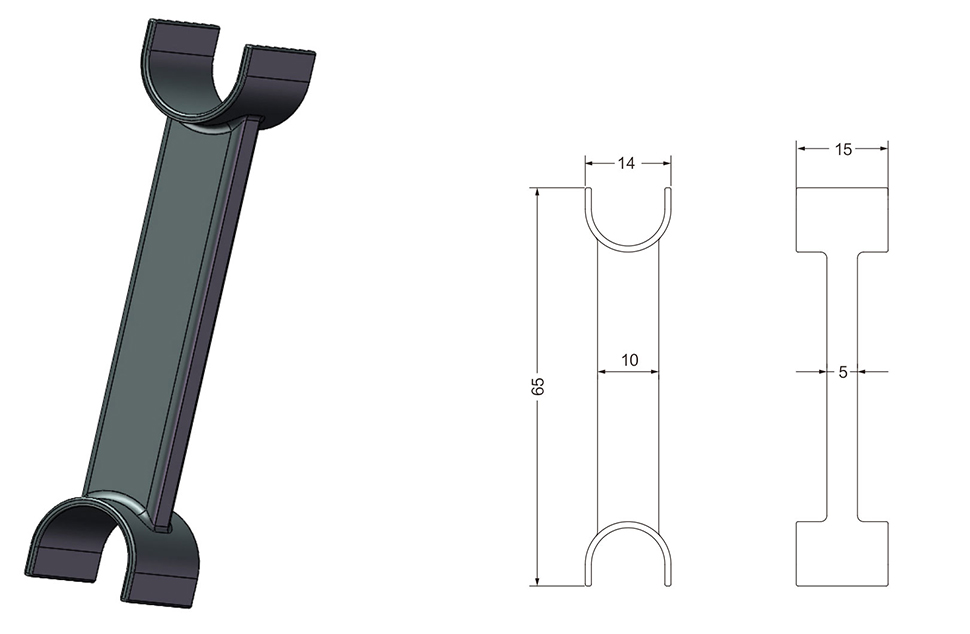

本款拖链可供选配的隔离片为竖隔片，可以实现垂直分隔
竖隔片的数量可以根据客户的实际需求进行配备，可以每隔一个链节装一个，也可以每隔一个链节装几个，客户可任意配备
竖隔片安装完成后，可以根据线缆排布进行滑动
