| 型号 | 弯曲半径（R） | 内高（Hi） | 内宽（Wi） | 外高（H） | 外宽（W） | 重量（G） | 备注 |
| mm(in.) | mm(in.) | mm(in.) | mm(in.) | mm(in.) | kg/m(ibs/ft) | ||
| CL40 | 40 (1.57) | 80~400(3.15~15.75) | 69 (2.72) | 122~442(4.80~17.40) | 铝杆长度可在内宽范围内进行订制 |
| R | HL | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) |
| 75 (2. 95) | 219 (8. 62) | 160 (6. 30) | 375 (14. 76) | 70 (2. 76) |
| 100 (3. 94) | 269 (10. 59) | 210 (8. 27) | 455 (17.91) | 70 (2. 76) |
| 125 (4. 92) | 319 (12. 56) | 260 (10. 24) | 530 (20. 87) | 70 (2. 76) |
| 150 (5.91) | 369 (14. 53) | 310 (12. 20) | 610 (24.02) | 70 (2. 76) |
| 200 (7. 87) | 469 (18. 46) | 410 (16.14) | 770 (30. 31) | 70 (2. 76) |
| 250 (9. 84) | 569 (22.40) | 510 (20. 08) | 925 (36.42) | 70 (2. 76) |

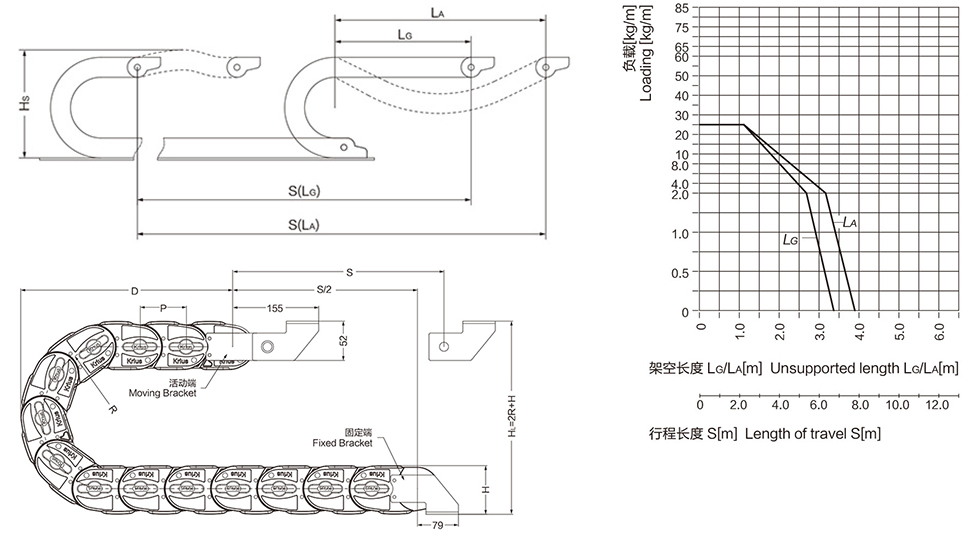

· 架空长度：
LG=直线架空长度
LA=安全塌腰架空长度
S=行程长度
R=弯曲半径
P=节距
L=拖链长度
N=每米链节数
HL=理论安装高度
HS=实际安装高度
D=拖链退回极限位置时的最小距离
K=Л ∙ R+2P
* K值可以在科瑞斯相关表格中查询
| R | HL | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) |
| 75 (2. 95) | 219 (8. 62) | 160 (6. 30) | 375 (14. 76) | 70 (2. 76) |
| 100 (3. 94) | 269 (10. 59) | 210 (8. 27) | 455 (17.91) | 70 (2. 76) |
| 125 (4. 92) | 319 (12. 56) | 260 (10. 24) | 530 (20. 87) | 70 (2. 76) |
| 150 (5.91) | 369 (14. 53) | 310 (12. 20) | 610 (24.02) | 70 (2. 76) |
| 200 (7. 87) | 469 (18. 46) | 410 (16.14) | 770 (30. 31) | 70 (2. 76) |
| 250 (9. 84) | 569 (22.40) | 510 (20. 08) | 925 (36.42) | 70 (2. 76) |
※ 实际安装高度：HS=HL+70mm
※ 每节拖链长度：L=S/2+K(固定端在中间)
※ 每米链节数：N=1(980mm)

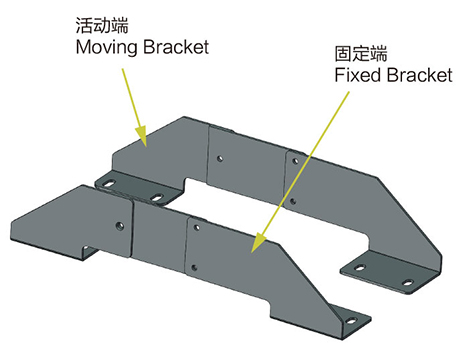

· 钢制接头，分体式：
※ 双侧独立式钢制接头
※ 耐腐蚀
※ 可实现内外连接

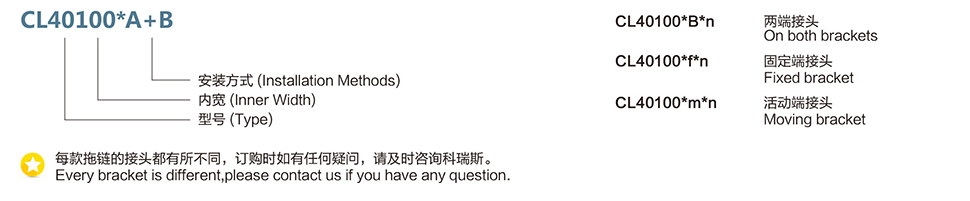

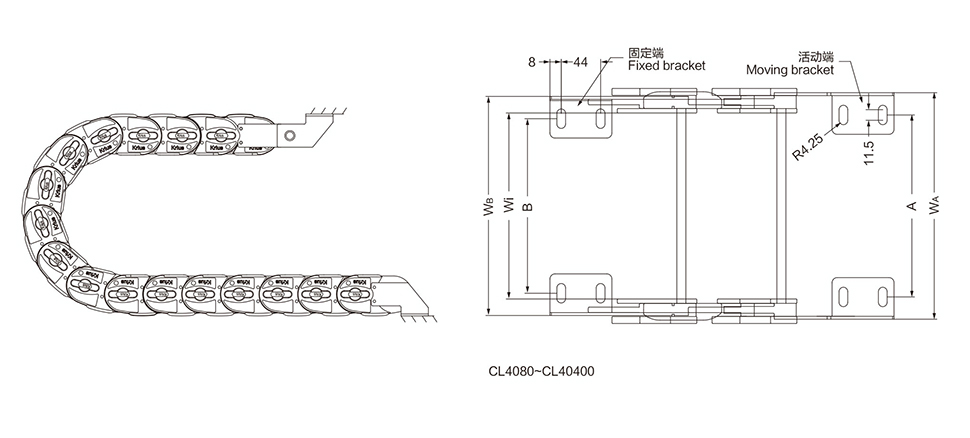

· 可选配的接头安装方式：
| 拖链型号 | 主体编码 | A尺寸 | WA尺寸 | B尺寸 | WB尺寸 |
| mm | mm | mm(in.) | mm(in.) | ||
| CL40 | 13002 | (Wi+80) | (Wi+124) | (Wi-26) | (Wi-70) |

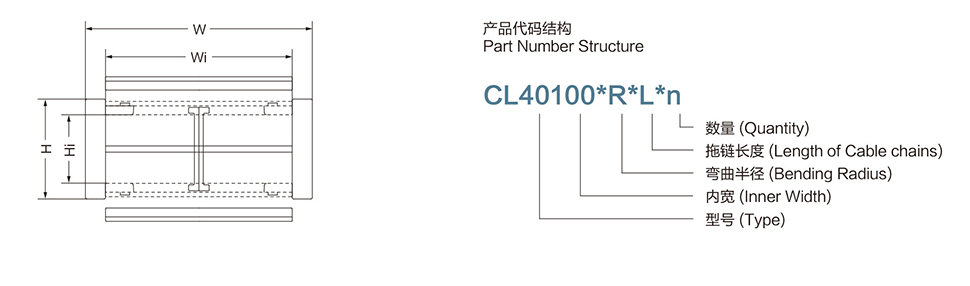

· 产品代码结构：

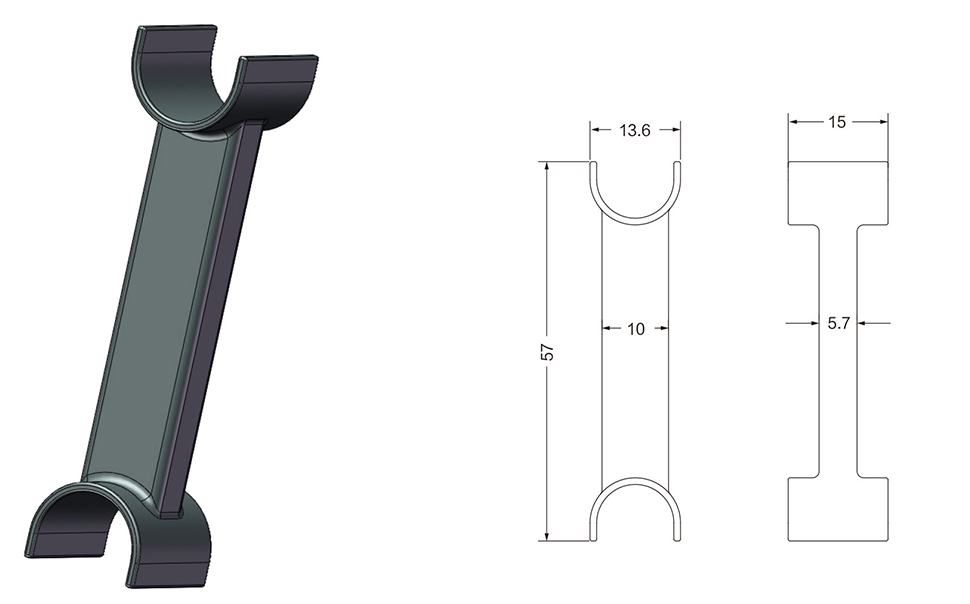

隔离片
CL40拖链隔离片编码：11006
本款拖链可供选配的隔离片为竖隔片，可以实现垂直分隔
竖隔片的数量可以根据客户的实际需求进行配备，可以每隔一个链节装一个，也可以每隔一个链节装几个，客户可任意配备
竖隔片安装完成后，可以根据线缆排布进行滑动
