| 型号 | 弯曲半径 | 内高 | 内宽 | 外高 | 外宽 | 重量 | 备注 |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) | kg/m (ibs/ft) | ||
| GF3850 | 150/175/200/ 220/250/300 | 38 (1. 50) | 50 (1. 97) | 60 (2. 36) | 76 (2. 99) | 2.41 (1.64) | |
| GF3875 | 75 (2. 95) | 101 (3. 98) | 2. 45 (1.67) | ||||
| GF38100 | 100 (3. 94) | 126 (4. 96) | 2. 55 (1.73) | ||||
| GF38125 | 125 (4. 92) | 151 (5. 94) | 2. 63 (1.79) | ||||
| GF38150 | 150 (5.91) | 176 (6. 93) | 2. 79 (1.90) | ||||
| GF38168 | 168 (6.61) | 194 (7. 64) | 2. 88 (1.96) | ||||
| GF38200 | 200 (7. 87) | 226 (8. 90) | 3. 02 (2. 05) | ||||
| GF38250 | 250 (9. 84) | 276 (10. 87) | 3.21 (2. 18) |
| R | Hl | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) |
| 150 (5. 91) | 360 (14.17) | 265 (10. 43) | 580 (22. 83) | 53 (2. 09) |
| 175 (6. 89) | 410 (16.14) | 290 (11.42) | 655 (25. 79) | |
| 200 (7. 87) | 460 (18.11) | 315 (12. 40) | 735 (28. 94) | |
| 220 (8. 66) | 500 (19. 69) | 335 (13. 19) | 800 (31. 50) | |
| 250 (9. 84) | 560 (22. 05) | 365 (14. 37) | 890 (35. 04) | |
| 300 (11.81) | 660 (25. 98) | 415 (16. 34) | 1050 (41. 34) |

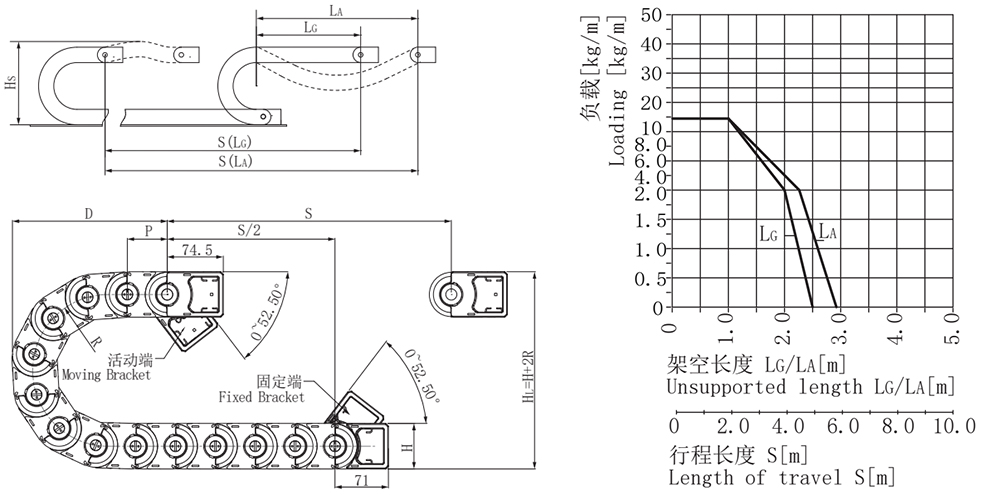

· 架空长度：
LG=直线架空长度
LA=安全塌腰架空长度
S=行程长度
R=弯曲半径
P=节距
L=拖链长度
N=每米链节数
HL=理论安装高度
HS=实际安装高度
D=拖链退回极限位置时的最小距离
K=Л ∙ R+2P
* K值可以在科瑞斯相关表格中查询
| R | HL | D | K | P |
| mm(in.) | mm (in. ) | mm (in.) | mm (in.) | mm (in.) |
| 150 (5. 91) | 360 (14.17) | 265 (10. 43) | 580 (22. 83) | 53 (2. 09) |
| 175 (6. 89) | 410 (16.14) | 290 (11.42) | 655 (25. 79) | |
| 200 (7. 87) | 460 (18.11) | 315 (12. 40) | 735 (28. 94) | |
| 220 (8. 66) | 500 (19. 69) | 335 (13. 19) | 800 (31. 50) | |
| 250 (9. 84) | 560 (22. 05) | 365 (14. 37) | 890 (35. 04) | |
| 300 (11.81) | 660 (25. 98) | 415 (16. 34) | 1050 (41. 34) |
※ 实际安装高度：HS=HL+35mm
※ 每节拖链长度：L=S/2+K(固定端在中间)
※ 每米链节数：N=19(1007mm)

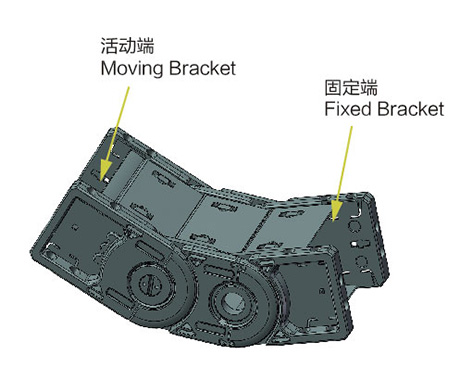

· 塑料接头、分体式
※ 双侧独立式塑料接头或钢制接头
※ 双侧接头可选择性转动角度
※ 耐腐蚀＆耐摩擦
※ 可提供预装配形式
※ 可实现内外连接

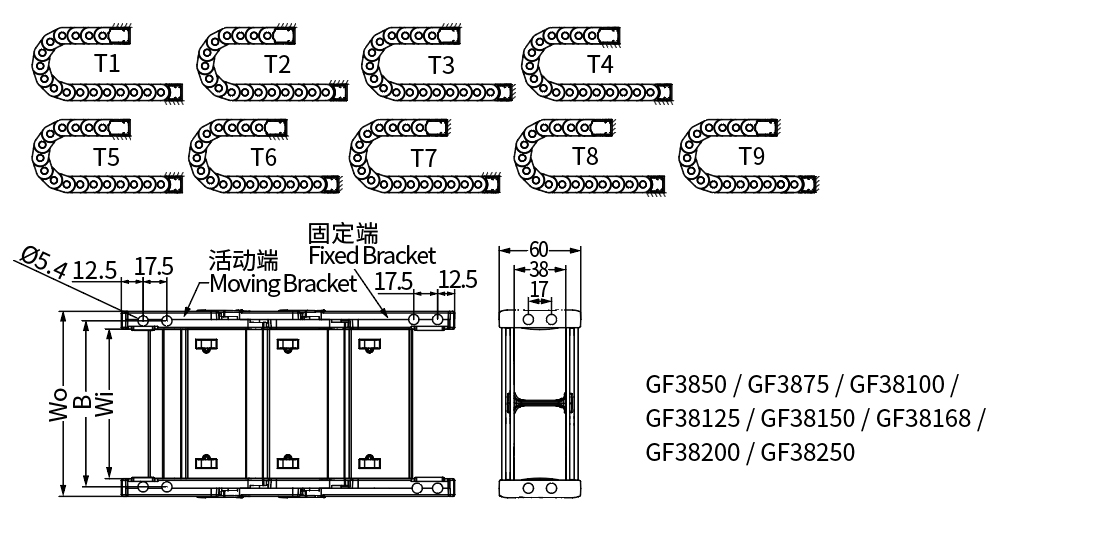

· 可选配的接头安装方式：
| 拖链型号 | 拖链编码 | 其他编码 | Wo尺寸 | B尺寸 |
| mm (in.) | mm (in.) | |||
| GF3850 | 16137 | 接头 16056 Mounting Bracket 16057 轴盖 Axis cover l6059 主体 Main Body 16055 销轴 Axis pin 16060 隔离片 Separator 16058 | 74 (2.91) | 62 (2.44) |
| GF3875 | 16138 | 99 (3. 90) | 87 (3. 43) | |
| GF38100 | 16139 | 124 (4. 88) | 112 (4.41) | |
| GF38125 | 16140 | 149 (5. 87) | 137 (5. 39) | |
| GF38150 | 16141 | 174 (6. 85) | 162 (6. 38) | |
| GF38168 | 16142 | 192 (7. 56) | 180 (7. 09) | |
| GF38200 | 16143 | 224 (8. 82) | 212 (8. 35) | |
| GF38250 | 16144 | 274 (10. 79) | 262 (10.31) |

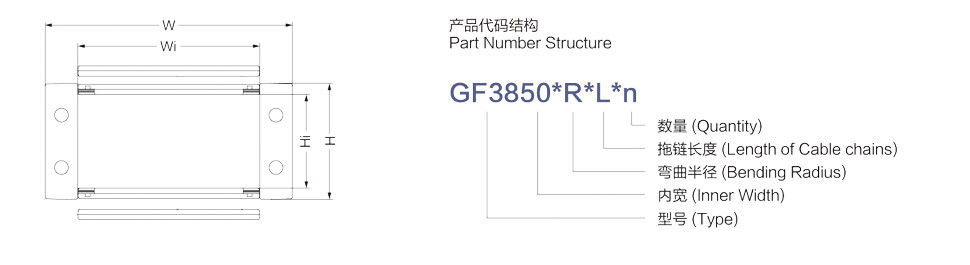

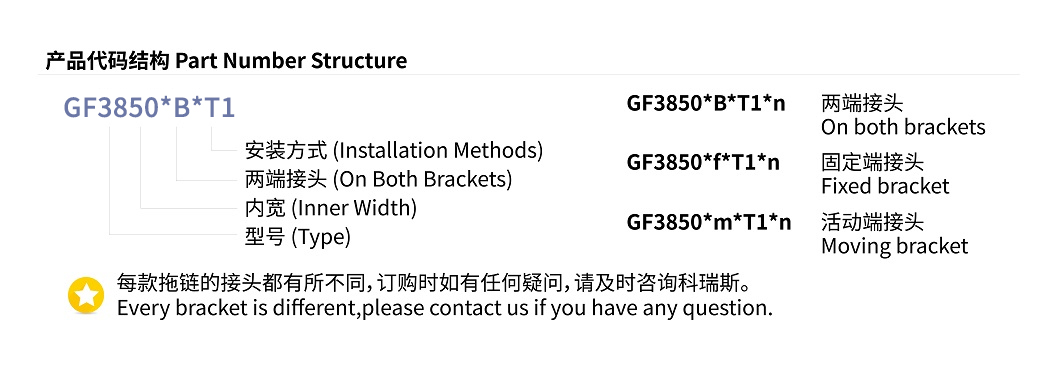

· 产品代码结构：

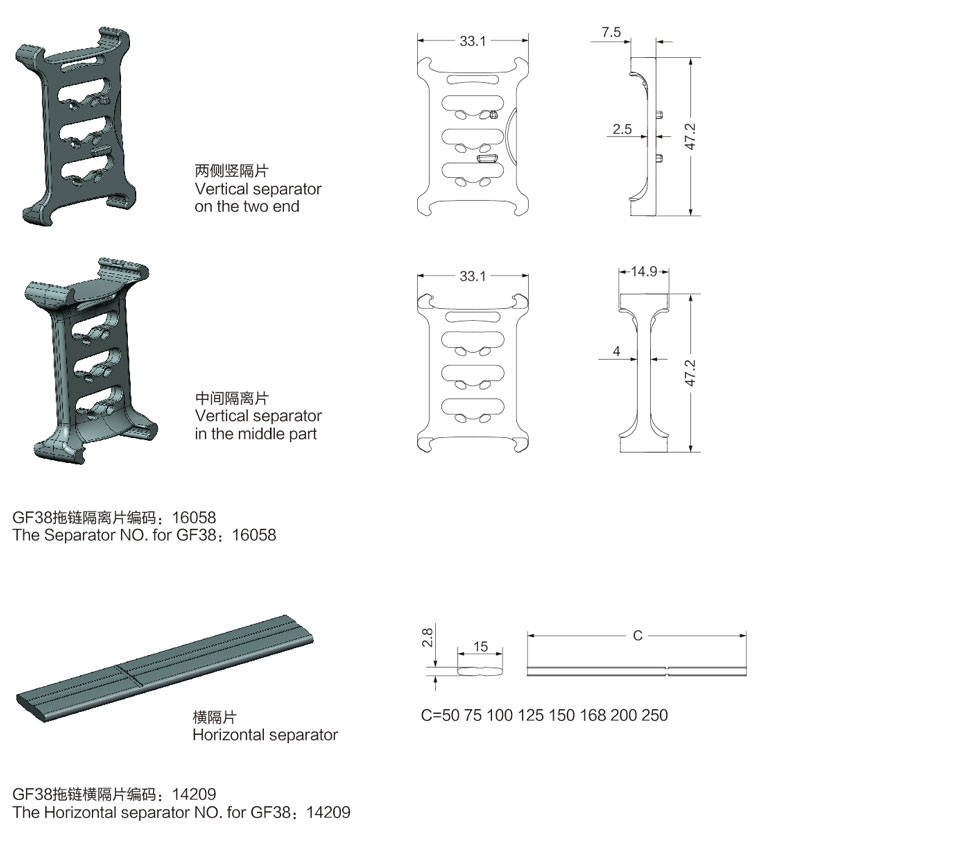

隔离片
• 本款拖链有竖隔片和横隔片供客户选配，均为尼龙材质，可实现水平分割和或垂直分割.
• 竖隔片的数量可以根据客户的实际需求进行配备,,可以每隔一个链节装一个，也可以每隔几个链节装几个，客户可任意配备
• 竖隔片安装完成后，可以根据线缆排布进行滑动.
• 横隔片有不同的宽度尺寸可供选择(50mm,75mm,100mm,125mm,150mm,168mm,200mm,250mm
