ZQ56拖链

适用场合：快速拆装，超重载场合

产品特点：

· 接口可在任意端面连接

· 可根据客户需求提供防火材料，阻燃等级UL94 V-2

· 配有双侧独立式带梳妆片接头

· 可带光纤外置管

· 用于较长的架空长度

咨询报价

客服热线

资料下载

产品规格
安装尺寸
产品形状
技术参数表

产品规格

undefined

型号	弯曲半径	内高	内宽	外高	外宽	重量	备注
— type	mm (in.)	mm (in.)	mm (in.)	mm (in.)	mm (in.)	kg/m (ibs/ft)
ZQ5675	135/150/175/200/240/ 250/300/350/400/450/500	56 (2. 20)	75 (2. 95)	86.4 (3. 40)	105 (4. 13)	3. 26 (2. 22)
ZQ56100			100 (3. 94)		130 (5. 12)	3. 39 (2. 31)
ZQ56125			125 (4. 92)		155 (6. 10)	3. 54 (2.41)
ZQ56150			150 (5.91)		180 (7. 09)	3. 69 (2. 51)
ZQ56175			175 (6. 89)		205 (8. 07)	3. 84 (2.61)
ZQ56200			200 (7. 87)		230 (9. 06)	3. 96 (2. 69)
ZQ56250			250 (9. 84)		280 (11.02)	4. 13 (2.81)
ZQ56300			300 (11.81)		330 (12. 99)	4.31 (2. 93)

型号	弯曲半径	内高	内宽	外高	外宽	重量	备注
T type	mm (in.)	mm (in.)	mm (in.)	mm (in.)	mm (in.)	kg/m (ibs/ft)
ZQ5675	135/150/175/200/240/ 250/300/350/400/450/500	56 (2. 20)	75 (2. 95)	86.4 (3. 40)	105 (4. 13)	3. 26 (2. 22)
ZQ56100			100 (3. 94)		130 (5. 12)	3. 39 (2. 31)
ZQ56125			125 (4. 92)		155 (6. 10)	3. 54 (2.41)
ZQ56150			150 (5.91)		180 (7. 09)	3. 69 (2. 51)
ZQ56175			175 (6. 89)		205 (8. 07)	3. 84 (2.61)
ZQ56200			200 (7. 87)		230 (9. 06)	3. 96 (2. 69)
ZQ56250			250 (9. 84)		280 (11.02)	4. 13 (2.81)
ZQ56300			300 (11.81)		330 (12. 99)	4.31 (2. 93)
ZQ56350			350 (13.78)		380 (14.96)	4. 49
ZQ56400			400 (15.75)		430 (16.93)	4.67
ZQ56450			450 (17.72)		480 (18.90)	4. 85
ZQ56500			500 (19.69)		530 (20.87)	5.03
ZQ56550			550 (21.65)		580 (22.83)	5.21
ZQ56600			600 (23.62)		630 (24.8)	5.39

undefined

R	HL	D	K	P
mm(in. )	mm (in.)	mm (in.)	mm (in.)	mm (in. )
135 (5.31)	357 (14. 06)	280 (11. 02)	605 (23. 82)	91 (3.58)
150 (5. 91)	387 (15. 24)	310 (12. 20)	655 (25. 79)
175 (6. 89)	437 (17. 20)	360 (14. 17)	730 (28. 74)
200 (7. 87)	487 (19. 17)	410 (16. 14)	810 (31. 89)
240 (9. 45)	567 (22. 32)	490 (19. 29)	935 (36. 81)
250 (9. 84)	587 (23. 11)	510 (20. 08)	965 (37. 99)
300 (11. 81)	687 (27. 05)	610 (24. 02)	1125 (44. 29)
350 (13. 78)	787 (30. 98)	710 (27. 95)	1280 (50. 39)
400 (15. 75)	887 (34. 92)	810 (31. 89)	1440 (56. 69)
450 (17. 72)	987 (38. 86)	910 (35. 83)	1595 (62. 80)
500 (19. 69)	1087 (42. 80)	1010 (39. 76)	1750 (68. 90)

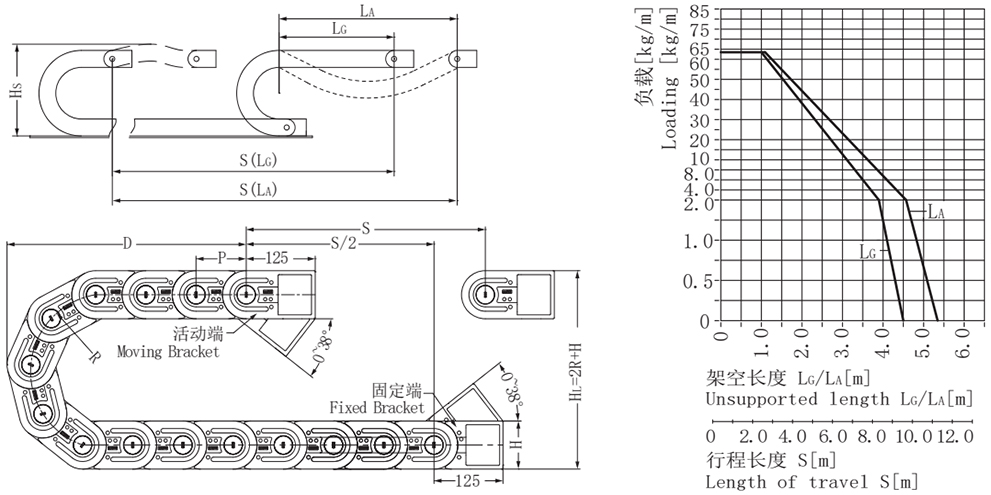

安装尺寸

· 架空长度：

LG=直线架空长度
LA=安全塌腰架空长度
S=行程长度
R=弯曲半径
P=节距
L=拖链长度
N=每米链节数
HL=理论安装高度
HS=实际安装高度
D=拖链退回极限位置时的最小距离
K=Л ∙ R+2P
* K值可以在科瑞斯相关表格中查询

R	HL	D	K	P
mm(in. )	mm (in.)	mm (in.)	mm (in.)	mm (in. )
135 (5.31)	357 (14. 06)	280 (11. 02)	605 (23. 82)	91 (3.58)
150 (5. 91)	387 (15. 24)	310 (12. 20)	655 (25. 79)
175 (6. 89)	437 (17. 20)	360 (14. 17)	730 (28. 74)
200 (7. 87)	487 (19. 17)	410 (16. 14)	810 (31. 89)
240 (9. 45)	567 (22. 32)	490 (19. 29)	935 (36. 81)
250 (9. 84)	587 (23. 11)	510 (20. 08)	965 (37. 99)
300 (11. 81)	687 (27. 05)	610 (24. 02)	1125 (44. 29)
350 (13. 78)	787 (30. 98)	710 (27. 95)	1280 (50. 39)
400 (15. 75)	887 (34. 92)	810 (31. 89)	1440 (56. 69)
450 (17. 72)	987 (38. 86)	910 (35. 83)	1595 (62. 80)
500 (19. 69)	1087 (42. 80)	1010 (39. 76)	1750 (68. 90)

※ 实际安装高度：HS=HL+85mm

※ 每节拖链长度：L=S/2+K(固定端在中间)

※ 每米链节数：N=11(1001mm)

产品形状

· 塑料接头、分体式

※ 双侧独立式带梳状片接头
※ 两端接头均可活动
※ 耐腐蚀＆耐摩擦
※ 可提供预装配形式
※ 可实现内外连接

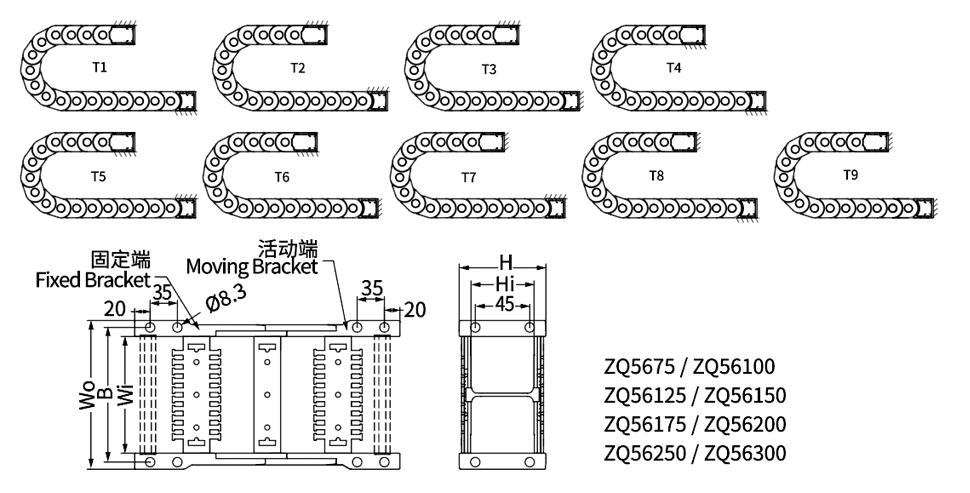

· 可选配的接头安装方式：

undefined

7510012515017520025030075100125150175200250300

拖链型号	拖链编码	其他编码	Wo尺寸	B尺寸	Wi尺寸
— Type			mm (in.)	mm (in.)	mm (in.)
ZQ5675	14275	接头 14269 Mounting Bracket 14270 隔离片 Separator 14273 主体 Main Body 14268 弹片 Anti-noise part 14272 锁扣 Fixed Button 14271 耐磨片 Anti-friction part 14274	116	98	75
ZQ56100	14276		141	123	100
ZQ56125	14277		166	148	125
ZQ56150	14278		191	173	150
ZQ56175	14279		216	198	175
ZQ56200	14280		241	223	200
ZQ56250	14281		291	273	250
ZQ56300	14282		341	323	300

拖链型号	拖链编码	其他编码	Wo尺寸	B尺寸	Wi尺寸
— Type			mm (in.)	mm (in.)	mm (in.)
ZQ5675	14275	接头 14269 Mounting Bracket 14270 隔离片 Separator 14273 主体 Main Body 14268 弹片 Anti-noise part 14272 锁扣 Fixed Button 14271 耐磨片 Anti-friction part 14274	116	98	75
ZQ56100	14276		141	123	100
ZQ56125	14277		166	148	125
ZQ56150	14278		191	173	150
ZQ56175	14279		216	198	175
ZQ56200	14280		241	223	200
ZQ56250	14279		241	223	250
ZQ56300	14280		341	323	300
ZQ56350	14280		391	373	350
ZQ56400	14279		441	423	400
ZQ56450	14280		491	473	450
ZQ56500	14280		541	523	500
ZQ56550	14279		591	573	550
ZQ56600	14280		641	623	600

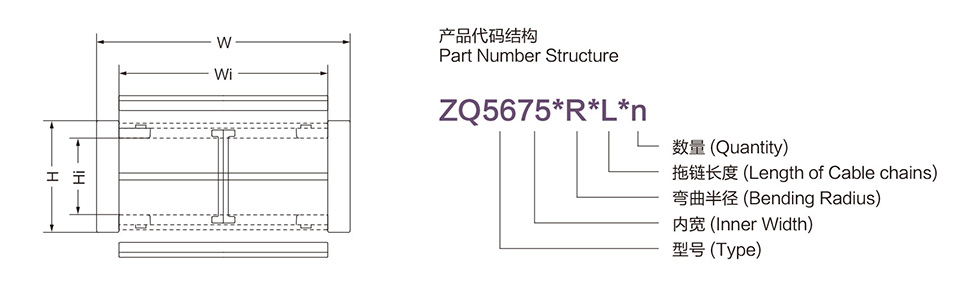

· 产品代码结构：

undefined

隔离片

undefined

ZQ56拖链隔离片编码：14273

本款拖链有竖隔片和横隔片供客户选配，均为尼龙材质，可实现水平分隔和/或垂直分隔
竖隔片和横隔片的数量可以根据客户的实际需求进行配备，可以每隔一个链节装一个，也可以每隔一个链节装几个，客户可任意配备
竖隔片可以根据线缆的排布进行滑动

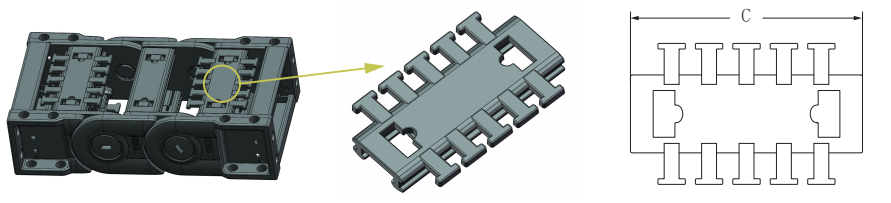

梳状板

undefined

• 梳状板式横杆为独立部件，作为梳状片使用，可根据需要进行选配

• 该部件与拖链配套安装，宽度与相应横杆宽度一致

• 该部件安装在拖链的两侧接头上(链头和链尾)，订购时，如无特殊要求，一条拖链默认安装4片

技术参数表

技术参数
材料-允许温度℃	Reinforce PA/-40℃至+125℃
滑行速度/加速度	max.12[m/s]/max.50[m/s²]
速度/加速度LA	max.3[m/s]/max.6[m/s²]
速度/加速度LG	max.20[m/s]/max.200[m/s²]
阻燃等级，增强尼龙	UL94 V-2
