| 型号 Type | 弯曲半径 | 内高 | 内宽 | 外高 | 外宽3> | 重量 | 备注 |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) | kg/m (ibs/ft) | ||
| ZF5595 | 135/150/175/200/250/ 300/400/500 | 55(2.17) | 96 (3. 78) | 84(3.31) | 126 (4. 96) | 4. 62 (3. 14) | |
| ZF55130 | 131 (5.16) | 161 (6. 34) | 5.14 (3. 50) | ||||
| ZF55150 | 151 (5. 94) | 181 (7. 13) | 5. 30 (3. 60) |
| R | HL | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) |
| 135 (5.31) | 334 (13.15) | 280 (11.02) | 605 (23. 82) | 91 (3. 58) |
| 150 (5. 91) | 384 (15.12) | 310(12. 20) | 655 (25. 79) | |
| 175 (6. 89) | 434 (17. 09) | 360 (14. 17) | 730 (28. 74) | |
| 200 (7. 87) | 484 (19. 06) | 410 (16. 14) | 810 (31. 89) | |
| 250 (9. 84) | 584 (22.99) | 510 (20. 08) | 970 (38.19) | |
| 300 (11.81) | 684 (26. 93) | 610 (24. 02) | 1125 (44. 29) | |
| 400 (15. 75) | 884 (34. 80) | 810 (31.89) | 1440 (56. 69) | |
| 500 (19. 69) | 1084 (42. 68) | 1010 (39. 76) | 1750 (68. 90) |

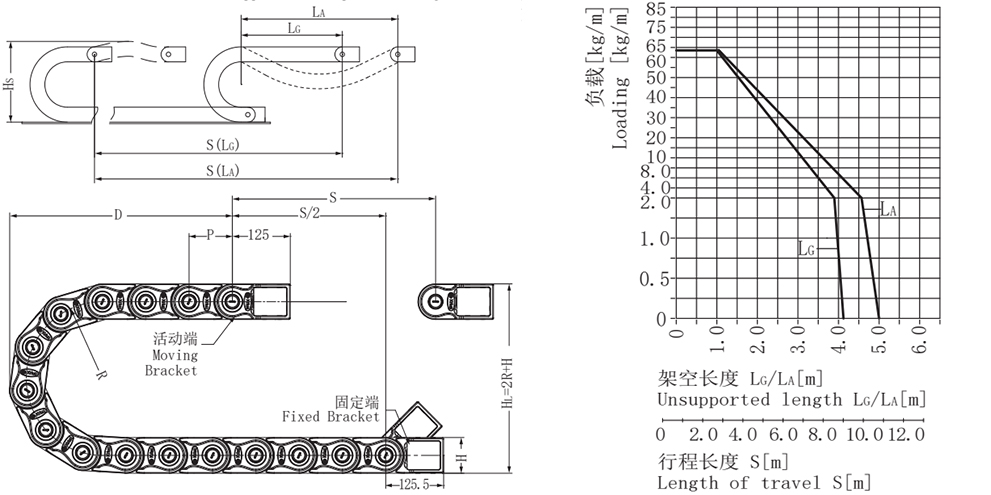

· 架空长度：
LG=直线架空长度
LA=安全塌腰架空长度
S=行程长度
R=弯曲半径
P=节距
L=拖链长度
N=每米链节数
HL=理论安装高度
HS=实际安装高度
D=拖链退回极限位置时的最小距离
K=Л ∙ R+2P
* K值可以在科瑞斯相关表格中查询
| R | HL | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) |
| 135 (5.31) | 334 (13.15) | 280 (11.02) | 605 (23. 82) | 91 (3. 58) |
| 150 (5. 91) | 384 (15.12) | 310(12. 20) | 655 (25. 79) | |
| 175 (6. 89) | 434 (17. 09) | 360 (14. 17) | 730 (28. 74) | |
| 200 (7. 87) | 484 (19. 06) | 410 (16. 14) | 810 (31. 89) | |
| 250 (9. 84) | 584 (22.99) | 510 (20. 08) | 970 (38.19) | |
| 300 (11.81) | 684 (26. 93) | 610 (24. 02) | 1125 (44. 29) | |
| 400 (15. 75) | 884 (34. 80) | 810 (31.89) | 1440 (56. 69) | |
| 500 (19. 69) | 1084 (42. 68) | 1010 (39. 76) | 1750 (68. 90) |
※ 实际安装高度：HS=HL+75mm
※ 每节拖链长度：L=S/2+K(固定端在中间)
※ 每米链节数：N=11(1001mm)

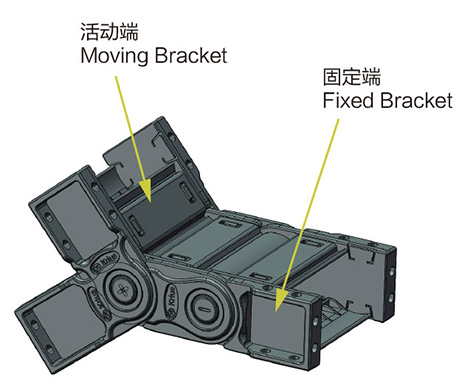

· 塑料接头、分体式
※ 双侧独立式塑料接头或钢制接头
※ 活动端接头可双向旋转
※ 耐腐蚀＆耐摩擦
※ 可提供预装配形式
※ 可实现内外连接

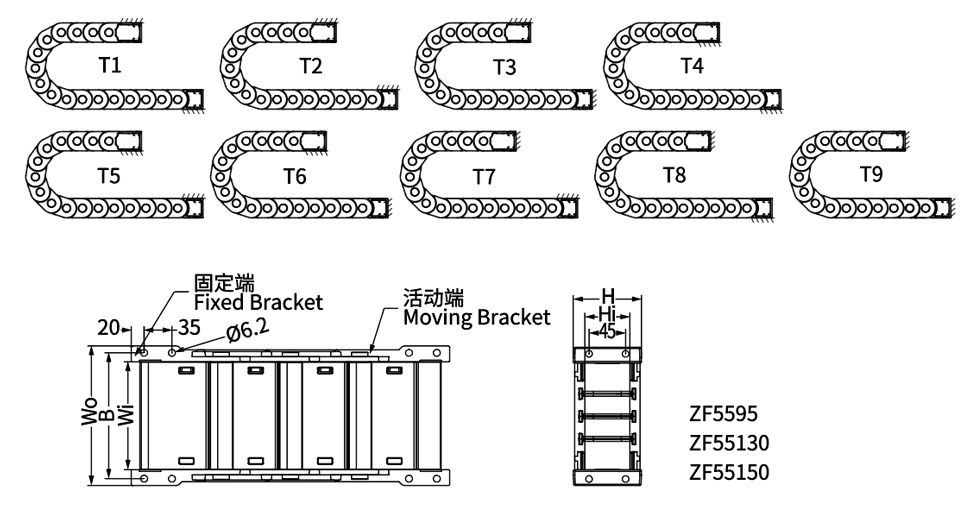

· 可选配的接头安装方式：
| 拖链型号 | 拖链编码 | 其他编码 | Wo尺寸 | B尺寸 |
| mm (in.) | mm (in.) | |||
| ZF5595 | 12052 | 接头 Mounting Bracket 12050 锁扣 Fixed Button 12051 主体 Main Body 12049 隔离片 Separator 12055 | 135 (5. 31) | 119 (4. 69) |
| ZF55130 | 12082 | 170 (6. 69) | 154 (6. 06) | |
| ZF55150 | 12053 | 190 (7. 48) | 174 (6. 85) |

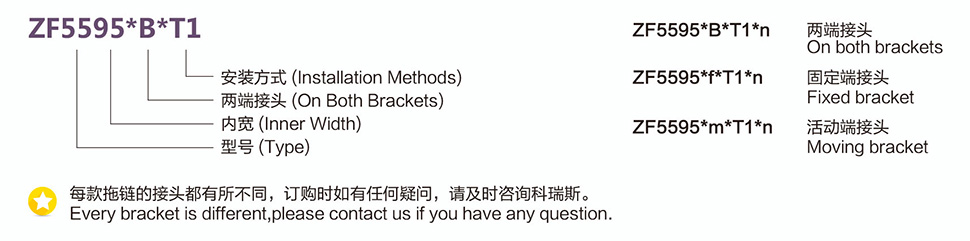

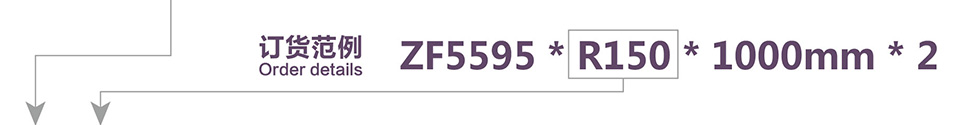

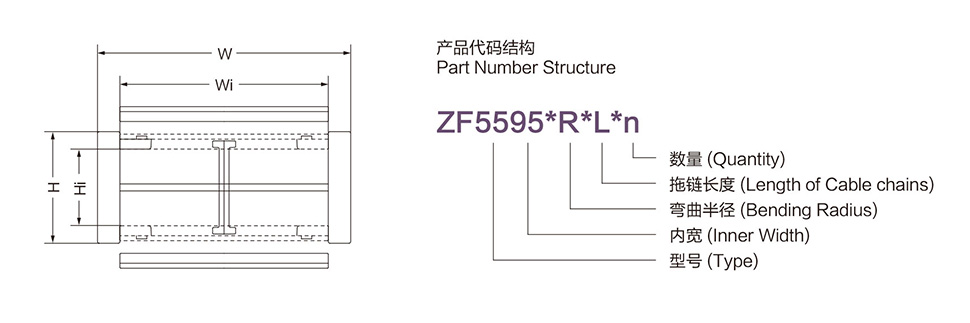

· 产品代码结构：

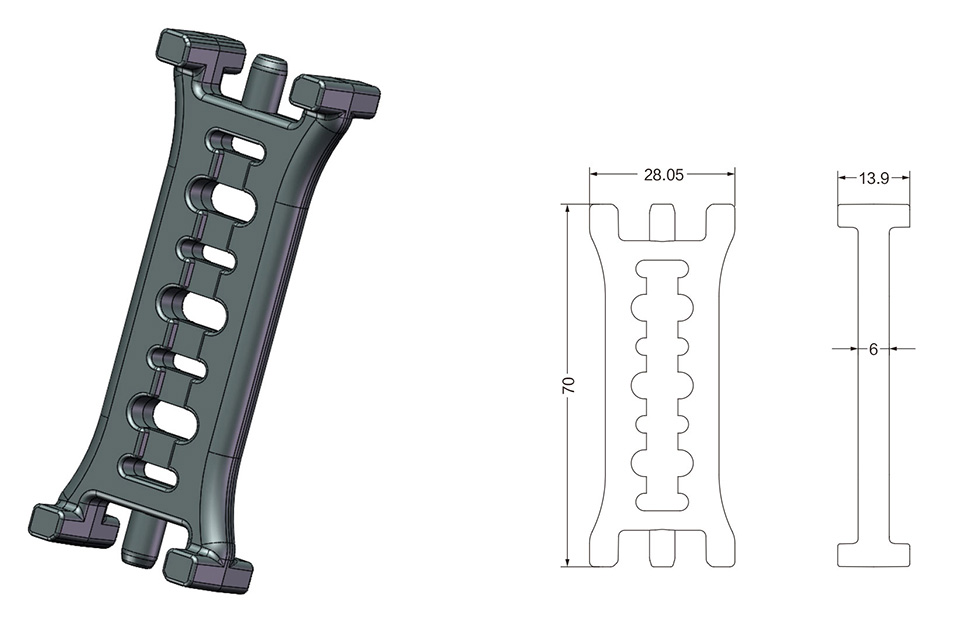

隔离片
ZF55拖链隔离片编码：12055
本款拖链有竖隔片和横隔片供客户选配，均为尼龙材质，可实现水平分隔和/或垂直分隔
竖隔片和横隔片的数量可以根据客户的实际需求进行配备，可以每隔一个链节装一个，也可以每隔一个链节装几个，客户可任意配备
竖隔片安装完成后不能滑动
