| 型号 | 弯曲半径 | 内高 | 内宽 | 外高 | 外宽 | 重量 | 备注 |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) | kg/m (ibs/ft) | ||
| ZF4575 | 125//150/200/225/250/300 | 45 (1.77) | 76 (2. 99) | 68 (2. 68) | 104 (4. 09) | 2. 94 (2. 00) | |
| ZF45100 | 101 (3. 98) | 129 (5. 08) | 3.25 (2.21) | ||||
| ZF45125 | 126 (4. 96) | 154 (6. 06) | 3. 45 (2.35) |
| R | HL | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) |
| 125 (4. 92) | 318 (12. 52) | 260 (10. 24) | 555 (21. 85) | 81 (3. 19) |
| 150 (5.91) | 368 (14. 49) | 310 (12. 20) | 635 (25. 00) | 125 (4. 92) |
| 200 (7. 87) | 468 (18. 43) | 410 (16. 14) | 790 (31. 10) | 318 (12. 52) |
| 225 (8. 86) | 518 (20. 39) | 460 (18. 11) | 870 (34. 25) | 260 (10. 24) |
| 250 (9. 84) | 568 (22. 36) | 510 (20. 08) | 950 (37. 40) | 555 (21.85) |
| 300 (11.81) | 668 (26. 30) | 610 (24. 02) | 1105 (43. 50) | 81 (3. 19) |

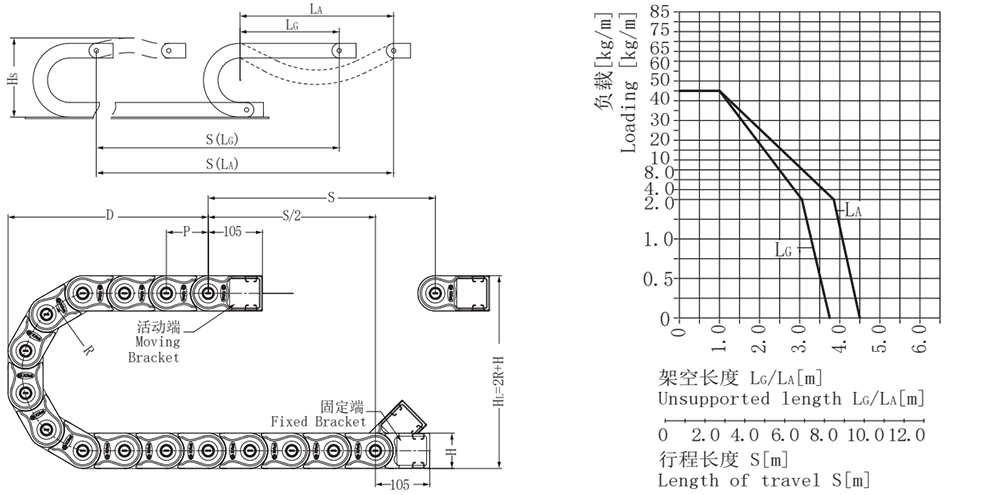

· 架空长度：
LG=直线架空长度
LA=安全塌腰架空长度
S=行程长度
R=弯曲半径
P=节距
L=拖链长度
N=每米链节数
HL=理论安装高度
HS=实际安装高度
D=拖链退回极限位置时的最小距离
K=Л ∙ R+2P
* K值可以在科瑞斯相关表格中查询
| R | HL | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm(in.) | mm (in.) |
| 125 (4. 92) | 318 (12. 52) | 260 (10. 24) | 555 (21. 85) | 81 (3. 19) |
| 150 (5. 91) | 368 (14. 49) | 310 (12. 20) | 635 (25. 00) | 81 (3. 19) |
| 200 (7. 87) | 468 (18. 43) | 410 (16. 14) | 790 (31. 10) | 81 (3. 19) |
| 225 (8. 86) | 518 (20. 39) | 460 (18. 11) | 870 (34. 25) | 81 (3. 19) |
| 250 (9. 84) | 568 (22. 36) | 510 (20. 08) | 950 (37. 40) | 81 (3. 19) |
| 300 (11. 81) | 668 (26. 30) | 610 (24. 02) | 1105 (43. 50) | 81 (3. 19) |
※ 实际安装高度：HS=HL+60mm
※ 每节拖链长度：L=S/2+K(固定端在中间)
※ 每米链节数：N=12(972mm)

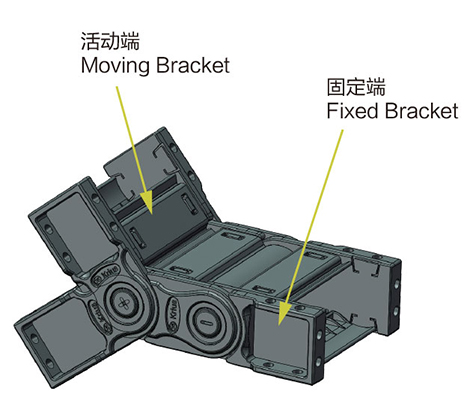

· 塑料接头或钢制接头
※ 双侧独立式塑料接头或钢制接头
※ 活动端接头可双向旋转
※ 耐腐蚀＆耐摩擦
※ 可提供预装配形式
※ 可实现内外连接

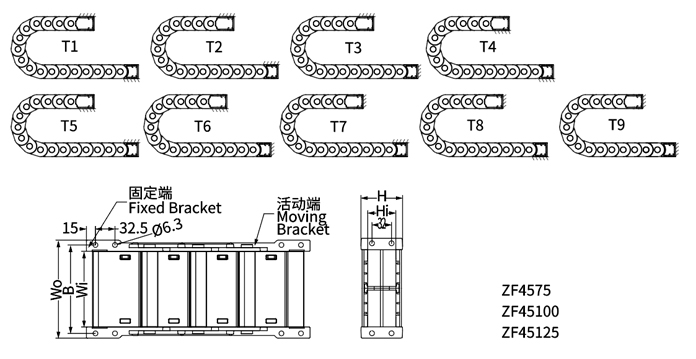

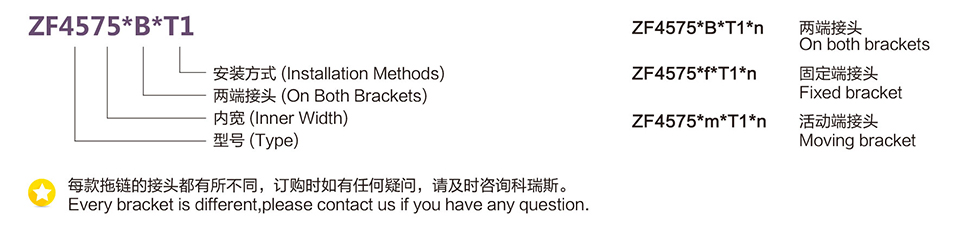

· 可选配的接头安装方式：
| 拖链型号 | 拖链编码 | 其他编码 | Wo尺寸 | B尺寸 |
| mm (in.) | mm (in.) | |||
| ZF4575 | 12103 | 接头 Mounting Bracket 12101 锁扣 Fixed Button 12102 主体 Main Body 12100 隔离片 Separator 12107 | 113 (4. 45) | 97 (3. 82) |
| ZF45100 | 12104 | 138 (5. 43) | 122 (4. 80) | |
| ZF45125 | 12105 | 163 (6. 42) | 147 (5. 79) |

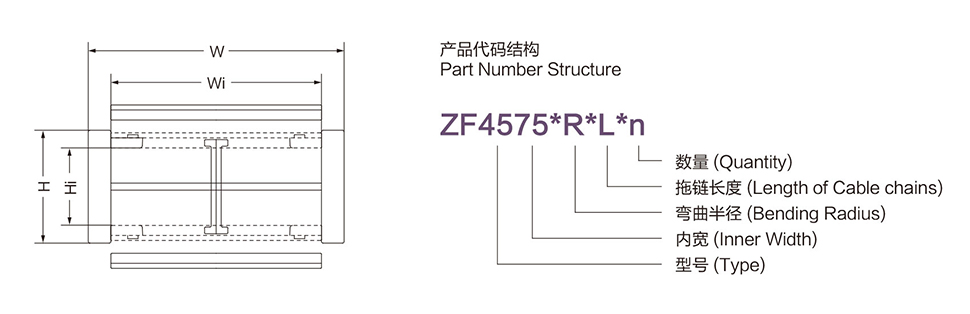

· 产品代码结构：

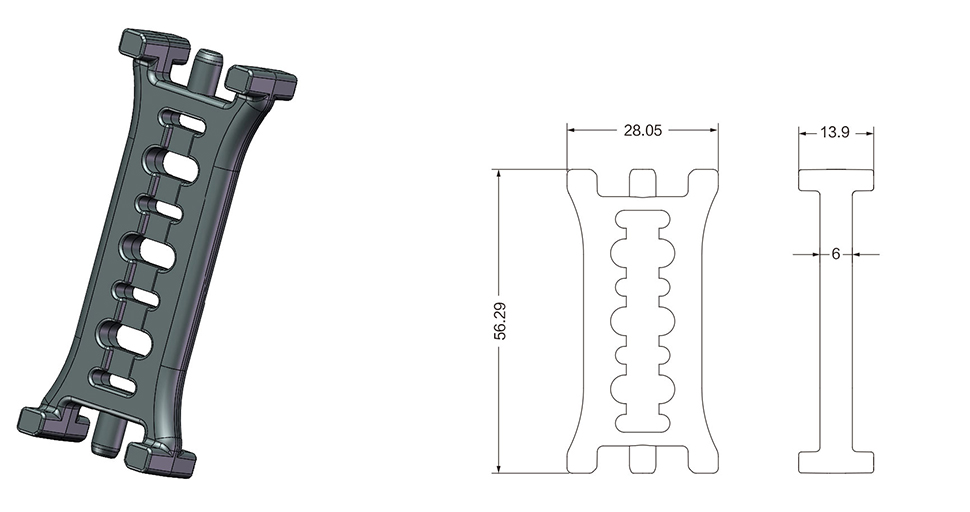

隔离片
ZF45拖链隔离片编码：12107
本款拖链有竖隔片和横隔片供客户选配，均为尼龙材质，可实现水平分隔和/或垂直分隔
竖隔片和横隔片的数量可以根据客户的实际需求进行配备，可以每隔一个链节装一个，也可以每隔一个链节装几个，客户可任意配备
竖隔片安装完成后不能滑动
