| 型号 | 弯曲半径 | 内高 | 内宽 | 外高 | 外宽 | 重量 | 备注 |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) | kg/m (ibs/ft) | ||
| ZQ4250 | 75/100/125/ 150/175/200/ 250/300/350 | 42 (1.65) | 50 (1.97) | 64 (2. 52) | 76 (2. 99) | 2.50 (1.70) | |
| ZQ4268 | 68 (2. 68) | 94 (3. 70) | 2.58 (1. 75) | ||||
| ZQ4275 | 75 (2. 95) | 101 (3. 98) | 2.63 (1.79) | ||||
| ZQ4287 | 87 (3. 43) | 113 (4. 45) | 2.69 (1.83) | ||||
| ZQ42100 | 100 (3. 94) | 126 (4. 96) | 3.04 (2. 07) | ||||
| ZQ42112 | 112 (4.41) | 138 (5. 43) | 3.09 (2.10) | ||||
| ZQ42125 | 125 (4. 92) | 151 (5. 94) | 3. 14 (2. 14) | ||||
| ZQ42137 | 137 (5. 39) | 163 (6. 42) | 3.23 (2.20) | ||||
| ZQ42150 | 150 (5.91) | 176 (6. 93) | 3.34 (2. 27) | ||||
| ZQ42162 | 162 (6. 38) | 188 (7. 40) | 3.42 (2.33) | ||||
| ZQ42175 | 175 (6. 89) | 201 (7.91) | 3.53 (2. 40) | ||||
| ZQ42187 | 187 (7. 36) | 213 (8. 39) | 3.61 (2.45) | ||||
| ZQ42200 | 200 (7. 87) | 226 (8. 90) | 3.68 (2. 50) | ||||
| ZQ42225 | 225 (8. 86) | 251 (9. 88) | 3.83 (2. 60) | ||||
| ZQ42250 | 250 (9. 84) | 276 (10. 87) | 3.98 (2. 71) |
| R | HL | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) |
| 75 (2.95) | 214 (8.43) | 160 (6.30) | 370 (14.57) | 67 (2.64) |
| 100 (3.94) | 264 (10.39) | 210 (8.27) | 450 (17.72) | |
| 125 (4.92) | 314 (12.36) | 260 (10.24) | 525 (20.67) | |
| 150 (5.91) | 364 (14.33) | 310 (12.20) | 605 (23.82) | |
| 175 (6.89) | 414 (16.30) | 360 (14.17) | 685 (26.97) | |
| 200 (7.87) | 464 (18.27) | 410 (16.14) | 760 (29.92) | |
| 250 (9.84) | 564 (22.20) | 510 (20.08) | 920 (36.22) | |
| 300 (11.81) | 687 (26.14) | 610 (24.02) | 1075 (42.32) | |
| 350 (13.78) | 764 (30.08) | 710 (27.95) | 1235 (48.62) |
· 架空长度：
LG=直线架空长度
LA=安全塌腰架空长度
S=行程长度
R=弯曲半径
P=节距
L=拖链长度
N=每米链节数
HL=理论安装高度
HS=实际安装高度
D=拖链退回极限位置时的最小距离
K=Л ∙ R+2P
* K值可以在科瑞斯相关表格中查询
| R | HL | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) |
| 75 (2.95) | 214 (8.43) | 160 (6.30) | 370 (14.57) | 67 (2.64) |
| 100 (3.94) | 264 (10.39) | 210 (8.27) | 450 (17.72) | |
| 125 (4.92) | 314 (12.36) | 260 (10.24) | 525 (20.67) | |
| 150 (5.91) | 364 (14.33) | 310 (12.20) | 605 (23.82) | |
| 175 (6.89) | 414 (16.30) | 360 (14.17) | 685 (26.97) | |
| 200 (7.87) | 464 (18.27) | 410 (16.14) | 760 (29.92) | |
| 250 (9.84) | 564 (22.20) | 510 (20.08) | 920 (36.22) | |
| 300 (11.81) | 687 (26.14) | 610 (24.02) | 1075 (42.32) | |
| 350 (13.78) | 764 (30.08) | 710 (27.95) | 1235 (48.62) |
※ 实际安装高度：HS=HL+55mm
※ 每节拖链长度：L=S/2+K(固定端在中间)
※ 每米链节数：N=15(1005mm)
· 塑料接头或钢制接头
※ 各个侧面均有安装孔
※ 双侧独立式带梳状片接头
※ 两端接头均可活动
※ 耐腐蚀＆耐摩擦
※ 可提供预装配形式
※ 可实现内外连接
· 可选配的接头安装方式：

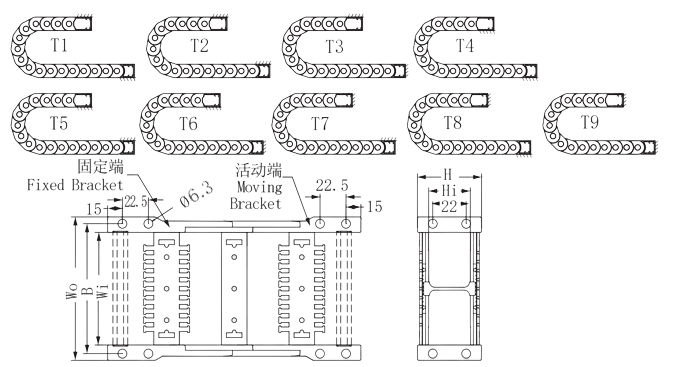

| 拖链型号 | 拖链编码 | 其他编码 | Wo尺寸 | B尺寸 |
| mm (in.) | mm (in.) | |||
| ZQ4250 | 14257 | 接头 14263 Mounting Bracket 14264 主体 Main Body 14262 隔离片 Separator 14265 弹片 Anti-noise part 14255 锁扣 Fixed Button 14254 | 82 (3. 23) | 66 (2. 60) |
| ZQ4268 | 15022 | 100 (3. 94) | 84 (3.31) | |
| ZQ4275 | 14258 | 107 (4. 21) | 91 (3. 58) | |
| ZQ4287 | 16121 | 119 (4. 69) | 103 (4. 06) | |
| ZQ42100 | 14259 | 132 (5. 20) | 116 (5. 57) | |
| ZQ42112 | 16122 | 144 (5. 67) | 128 (5. 04) | |
| ZQ42125 | 14260 | 157 (6. 18) | 141 (5. 55) | |
| ZQ42137 | 16123 | 169 (6. 65) | 153 (6. 02) | |
| ZQ42150 | 14261 | 182 (7. 17) | 166 (6. 54) | |
| ZQ42162 | 16124 | 194 (7. 64) | 178 (7.01) | |
| ZQ42175 | 16001 | 207 (8. 15) | 191 (7. 52) | |
| ZQ42187 | 16125 | 219 (8. 62) | 203 (7. 99) | |
| ZQ42200 | 16126 | 232 (9. 13) | 216 (8. 50) | |
| ZQ42225 | 16127 | 257 (10. 12) | 241 (9. 49) | |
| ZQ42250 | 16128 | 282 (11. 10) | 266 (10.47) |

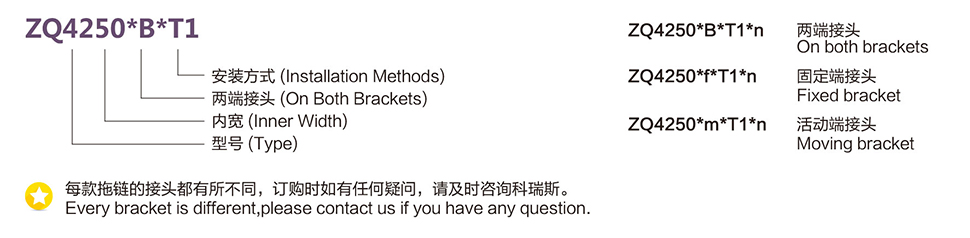

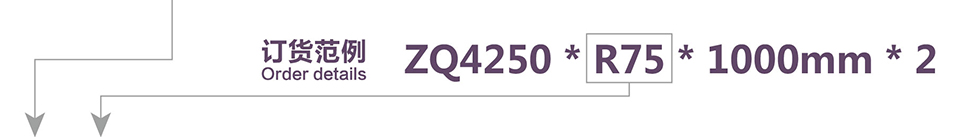

· 产品代码结构：
隔离片
ZQ42拖链隔离片编码：14265
本款拖链有竖隔片和横隔片供客户选配，均为尼龙材质，可实现水平分隔和/或垂直分隔
竖隔片和横隔片的数量可以根据客户的实际需求进行配备，可以每隔一个链节装一个，也可以每隔一个链节装几个，客户可任意配备
竖隔片可以根据线缆的排布进行滑动
梳状板
• 梳状板式横杆为独立部件，作为梳状片使用，可根据需要进行选配
• 该部件与拖链配套安装，宽度与相应横杆宽度一致
• 该部件安装在拖链的两侧接头上(链头和链尾)，订购时，如无特殊要求，一条拖链默认安装4片
