| 型号 Type | 弯曲半径 | 内高 | 内宽 | 外高 | 外宽 | 重量 | 备注 |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) | kg/m (ibs/ft) | ||
| ZQ3250 | 63/75/100/125/ 150/175/200/ 220/250/300 | 32 (1.26) | 50 (1.97) | 54 (2.12) | 72 (2.83) | 1.35 (0.98) | |
| ZQ3268 | 68 (2. 68) | 90 (3.54) | 1.46 (0.99) | ||||
| ZQ3275 | 75 (2. 95) | 97 (3.82) | 1.53 (1.04) | ||||
| ZQ3287 | 87 (3. 43) | 109 (4.29) | 1.63 (1.11) | ||||
| ZQ32100 | 100 (3. 94) | 122 (4.80) | 1.73 (1.18) | ||||
| ZQ32112 | 112 (4. 41) | 134 (5.28) | 1.83 (1.24) | ||||
| ZQ32125 | 125 (4. 92) | 147 (5.79) | 1.94 (1.32) | ||||
| ZQ32137 | 137 (5. 39) | 159 (6.26) | 2.06 (1.40) | ||||
| ZQ32150 | 150 (5. 91) | 172 (6.77) | 2.19 (1.49) | ||||
| ZQ32162 | 162 (6. 38) | 184 (7.24) | 2.30 (1.56) | ||||
| ZQ32175 | 175 (6. 89) | 197 (7.76) | 2.42 (1.65) | ||||
| ZQ32187 | 187 (7. 36) | 209 (8.23) | 2.53 (1.72) | ||||
| ZQ32200 | 200 (7. 87) | 222 (8.74) | 2.64 (1.80) | ||||
| ZQ32225 | 225 (8. 86) | 247 (9.72) | 2.88 (1.96) | ||||
| ZQ32250 | 250 (9. 84) | 272 (10.71) | 3.12 (2.12) |
| R | HL | D | K | P |
| mm(in. ) | mm (in. ) | mm (in.) | mm (in.) | mm (in.) |
| 63 (2.48) | 180 (7.09) | 136 (5.35) | 310 (12.20) | 56 (2.20) |
| 75 (2.95) | 204 (8.03) | 160 (6.30) | 350 (13.78) | |
| 100 (3.94) | 254 (10.00) | 210 (8.27) | 425 (16.73) | |
| 125 (4.92) | 304 (11.97) | 260 (10.24) | 505 (19.88) | |
| 150 (5.91) | 354 (13.93) | 310 (12.20) | 585 (23.03) | |
| 175 (6.89) | 404 (15.91) | 360 (14.17) | 660 (25.98) | |
| 200 (7.87) | 454 (17.87) | 410 (16.14) | 740 (29.13) | |
| 220 (8.66) | 494 (19.45) | 450 (17.72) | 800 (31.50) | |
| 250 (9.84) | 554 (21.81) | 510 (20.08) | 900 (35.43) | |
| 300 (11.81) | 654 (23.03) | 610 (24.02) | 1055 (41.54) |
· 架空长度：
LG=直线架空长度
LA=安全塌腰架空长度
S=行程长度
R=弯曲半径
P=节距
L=拖链长度
N=每米链节数
HL=理论安装高度
HS=实际安装高度
D=拖链退回极限位置时的最小距离
K=Л ∙ R+2P
* K值可以在科瑞斯相关表格中查询
| R | HL | D | K | P |
| mm(in. ) | mm (in. ) | mm (in.) | mm (in.) | mm (in.) |
| 63 (2.48) | 180 (7.09) | 136 (5.35) | 310 (12.20) | 56 (2.20) |
| 75 (2.95) | 204 (8.03) | 160 (6.30) | 350 (13.78) | |
| 100 (3.94) | 254 (10.00) | 210 (8.27) | 425 (16.73) | |
| 125 (4.92) | 304 (11.97) | 260 (10.24) | 505 (19.88) | |
| 150 (5.91) | 354 (13.93) | 310 (12.20) | 585 (23.03) | |
| 175 (6.89) | 404 (15.91) | 360 (14.17) | 660 (25.98) | |
| 200 (7.87) | 454 (17.87) | 410 (16.14) | 740 (29.13) | |
| 220 (8.66) | 494 (19.45) | 450 (17.72) | 800 (31.50) | |
| 250 (9.84) | 554 (21.81) | 510 (20.08) | 900 (35.43) | |
| 300 (11.81) | 654 (23.03) | 610 (24.02) | 1055 (41.54) |
※ 实际安装高度：HS=HL+55mm
※ 每节拖链长度：L=S/2+K(固定端在中间)
※ 每米链节数：N=18(1008mm)

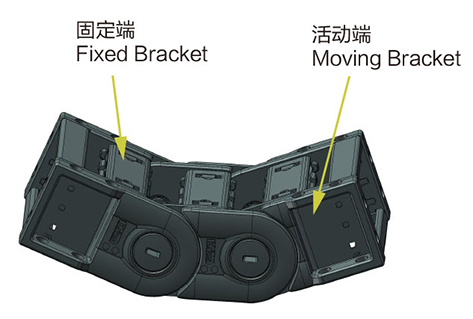

· 塑料接头、分体式
※ 各个侧面均有安装孔
※ 双侧独立式接头
※ 两端接头均可活动
※ 耐腐蚀＆耐摩擦
※ 可提供预装配形式
※ 可实现内外连接

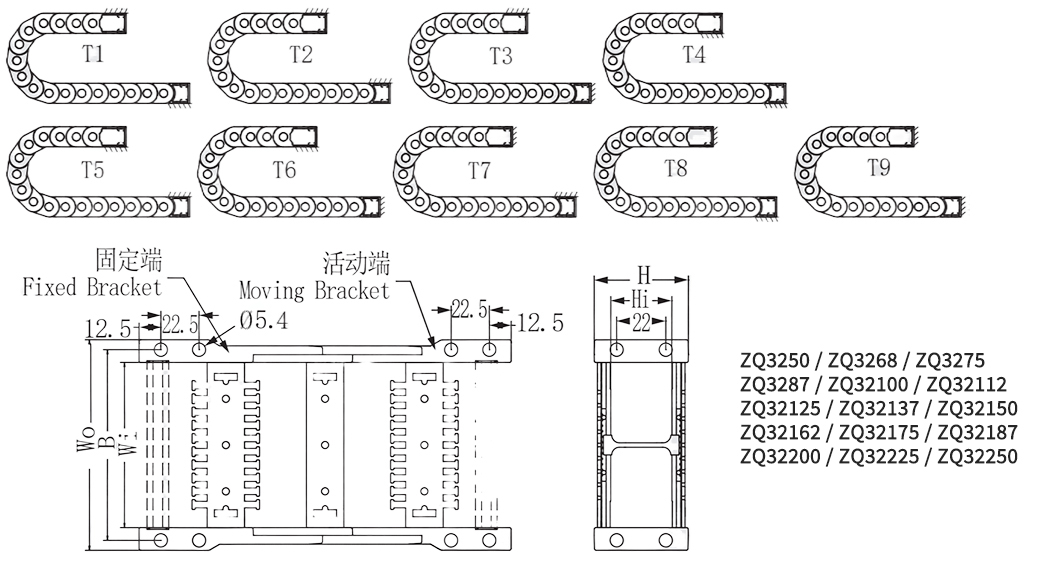

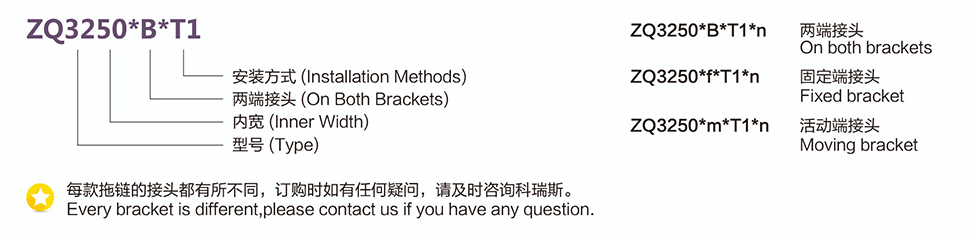

· 可选配的接头安装方式：
| 拖链型号 | 拖链编码 | 其他编码 | Wo尺寸 | B尺寸 |
| mm (in.) | mm (in.) | |||
| ZQ3250 | 14257 | 接头 14252 Mounting Bracket 14253 主体 Main Body 14251 隔离片 Separator 14256 弹片 Anti-noise part 14255 锁扣 Fixed Button 14254 | 77 (3. 03) | 64 (2.52) |
| ZQ3268 | 15022 | 95 (3. 74) | 82 (3.23) | |
| ZQ3275 | 14258 | 102 (4.01) | 89 (3. 50) | |
| ZQ3287 | 16121 | 114 (4. 49) | 101 (3. 98) | |
| ZQ32100 | 14259 | 127 (5. 00) | 114 (4. 49) | |
| ZQ32112 | 16122 | 139 (5. 47) | 126 (4. 96) | |
| ZQ32125 | 14260 | 152 (5. 98) | 139 (5. 47) | |
| ZQ32137 | 16123 | 164 (6. 46) | 151 (5. 94) | |
| ZQ32150 | 14261 | 177 (6. 97) | 164 (6. 46) | |
| ZQ32162 | 16124 | 189 (7. 44) | 176 (6. 93) | |
| ZQ32175 | 16001 | 202 (7. 95) | 189 (7. 44) | |
| ZQ32187 | 16125 | 214 (8. 43) | 201 (7.91) | |
| ZQ32200 | 16126 | 227 (8. 94) | 214 (8. 43) | |
| ZQ32225 | 16127 | 252 (9. 92) | 239 (9.41) | |
| ZQ32250 | 16128 | 277 (10.91) | 264 (10. 39) |

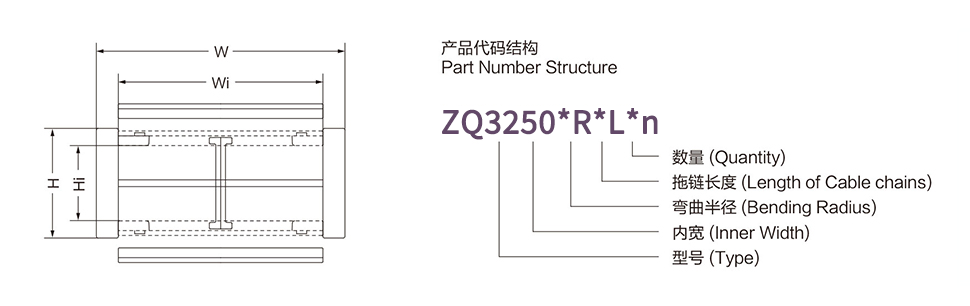

· 产品代码结构：

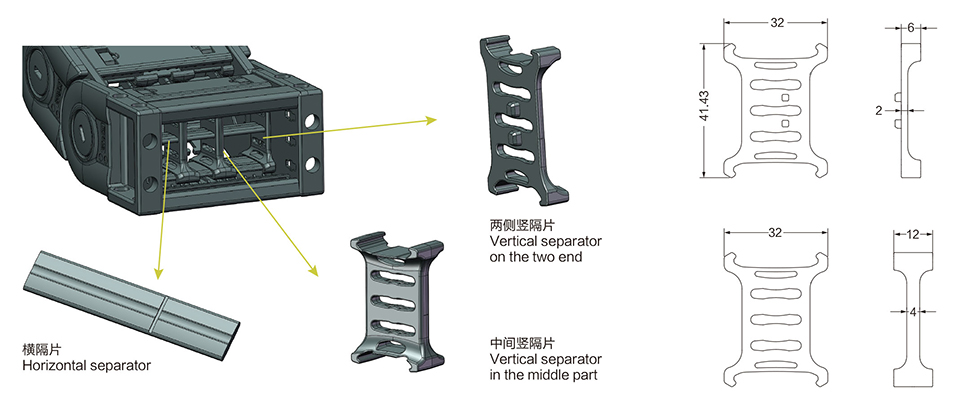

隔离片
ZQ32拖链隔离片编码：14256
本款拖链有竖隔片和横隔片供客户选配，均为尼龙材质，可实现水平分隔和/或垂直分隔
竖隔片和横隔片的数量可以根据客户的实际需求进行配备，可以每隔一个链节装一个，也可以每隔一个链节装几个，客户可任意配备
竖隔片可以根据线缆的排布进行滑动

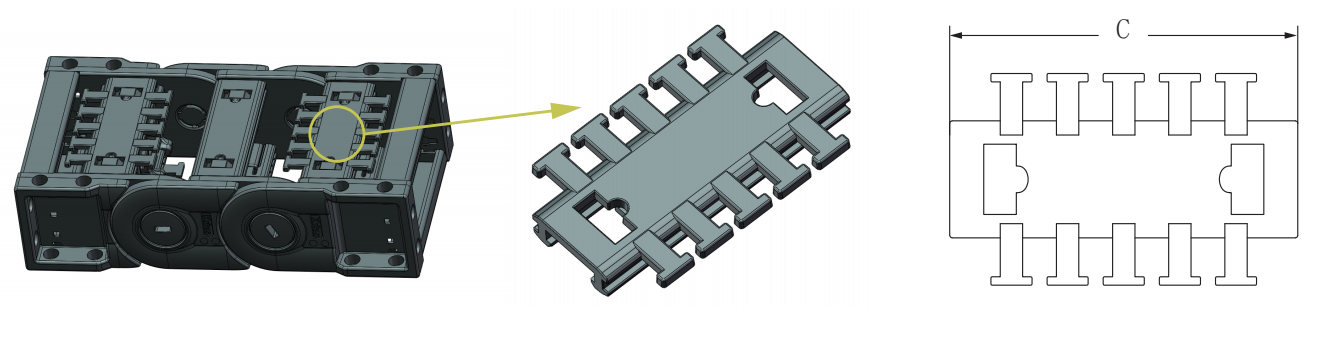

梳状板
• 梳状板式横杆为独立部件，作为梳状片使用，可根据需要进行选配
• 该部件与拖链配套安装，宽度与相应横杆宽度一致
• 该部件安装在拖链的两侧接头上(链头和链尾)，订购时，如无特殊要求，一条拖链默认安装4片
