| 型号 Type | 弯曲半径＜R＞ Bending radius | 内高＜Hi＞ Inner height | 内宽＜Wi＞ Inner width | 外高＜H＞ Outer height | 外宽＜W＞ Outer Width | 重量＜G＞ Weight | 备注 Remark | |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) | kg/m (ibs/ft) | |||
| EN2125 | EW2125 | 35/38/48/75/100/125/145/180 | 21 (0. 83) | 25.2 (0.99) | 28 (1. 10) | 37.8 (1. 49) | 0.42 (0. 29) | |
| EN2138 | EW2138 | 38.2 (1. 50) | 50.8 (2. 00) | 0. 45 (0. 31) | ||||
| EN2150 | EW2150 | 50.2 (1.98) | 62.8 (2. 47) | 0. 50 (0. 34) | ||||
| EN2168 | EW2168 | 68.2 (2.69) | 80.8 (3. 18) | 0. 75 (0. 51) | ||||
| EN2180 | EW2180 | 80.2 (3.16) | 92.8 (3. 65) | 0. 96 (0. 65) | ||||
| EN21100 | EW21100 | 100.2 (3. 94) | 112.8 (4. 44) | 1. 02 (0. 69) | ||||
| EN21125 | EW21125 | 125.2 (4. 93) | 137.8 (5. 53) | 1. 32 (0. 90) | ||||
| R | HL | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) |
| 35 (1.38) | 98 (3. 86) | 80 (3. 15) | 165 (6. 50) | 33.3 (1. 31) |
| 38 (1.50) | 104 (4. 09) | 86 (3. 39) | 175 (6. 89) | 33.3 (1. 31) |
| 48 (1.90) | 124 (4. 88) | 106 (4. 17) | 205 (8. 07) | 33.3 (1. 31) |
| 75 (2. 95) | 178 (7.01) | 160 (6. 30) | 290 (11.42) | 33.3 (1. 31) |
| 100 (3. 94) | 228 (8. 98) | 210 (8. 27) | 370 (14. 57) | 33.3 (1. 31) |
| 125 (4. 92) | 278 (10. 94) | 260 (10. 24) | 450 (17. 72) | 33.3 (1. 31) |
| 145 (5.71) | 318 (12.52) | 300 (11. 81) | 510 (20. 08) | 33.3 (1. 31) |
| 180 (7. 09) | 388 (15.28) | 370 (14. 57) | 620 (24. 41) | 33.3 (1. 31) |
· 架空长度：
LG=直线架空长度
LA=安全塌腰架空长度
S=行程长度
R=弯曲半径
P=节距
L=拖链长度
N=每米链节数
HL=理论安装高度
HS=实际安装高度
D=拖链退回极限位置时的最小距离
K=Л ∙ R+2P
* K值可以在科瑞斯相关表格中查询
| R | HL | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) |
| 35 (1.38) | 98 (3. 86) | 80 (3. 15) | 165 (6. 50) | 33.3 (1. 31) |
| 38 (1.50) | 104 (4. 09) | 86 (3. 39) | 175 (6. 89) | 33.3 (1. 31) |
| 48 (1.90) | 124 (4. 88) | 106 (4. 17) | 205 (8. 07) | 33.3 (1. 31) |
| 75 (2. 95) | 178 (7.01) | 160 (6. 30) | 290 (11.42) | 33.3 (1. 31) |
| 100 (3. 94) | 228 (8. 98) | 210 (8. 27) | 370 (14. 57) | 33.3 (1. 31) |
| 125 (4. 92) | 278 (10. 94) | 260 (10. 24) | 450 (17. 72) | 33.3 (1. 31) |
| 145 (5.71) | 318 (12.52) | 300 (11. 81) | 510 (20. 08) | 33.3 (1. 31) |
| 180 (7. 09) | 388 (15.28) | 370 (14. 57) | 620 (24. 41) | 33.3 (1. 31) |
※ 实际安装高度：HS=HL+50mm
※ 每节拖链长度：L=S/2+K(固定端在中间)
※ 每米链节数：N=30(990mm)
· 塑料接头、整体式：
※ 整体式接头
※ 耐腐蚀&耐摩擦
※ 可提供预装配形式
※ 可实现内外连接

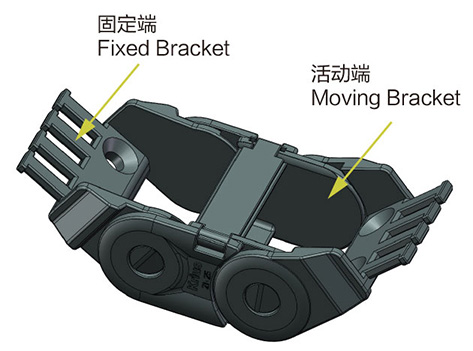

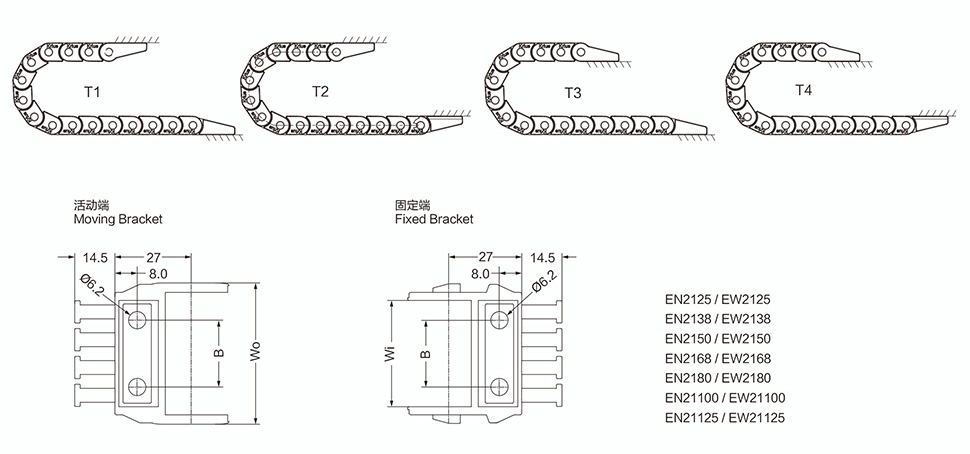

· 可选配的接头安装方式：
| 拖链型号 Type | 拖链编码 Code | 主体编码 Main Body Code | 接头编码 Mounting Bracket Code | Wo尺寸 Dimension Wo | B尺寸 Dimension B | Wi尺寸 Dimension Wi | |
| mm (in.) | mm (in.) | mm (in.) | |||||
| EN2125 | EW2125 | 14231 | 14229 | 14230 | 37.8 (1. 49) | 13 (0. 51) | 25.2 (0. 99) |
| EN2138 | EW2138 | 14234 | 14232 | 14233 | 50.8 (2. 00) | 24 (0. 94) | 38.2 (1.50) |
| EN2150 | EW2150 | 14237 | 14235 | 14236 | 62.8 (2. 47) | 36 (1. 42) | 50.2 (1.98) |
| EN2168 | EW2168 | 14240 | 14238 | 14239 | 80.8 (3. 18) | 54 (2. 13) | 68.2 (2.69) |
| EN2180 | EW2180 | 14243 | 14241 | 14242 | 92.8 (3. 65) | 66 (2. 60) | 80.2 (3.16) |
| EN21100 | EW21100 | 14246 | 14244 | 14245 | 112.8 (44. 4) | 86 (3. 39) | 100.2 (3.94) |
| EN21125 | EW21125 | 14249 | 14247 | 14248 | 137.8 (5. 53) | 111 (4. 37) | 125.2 (4.93) |

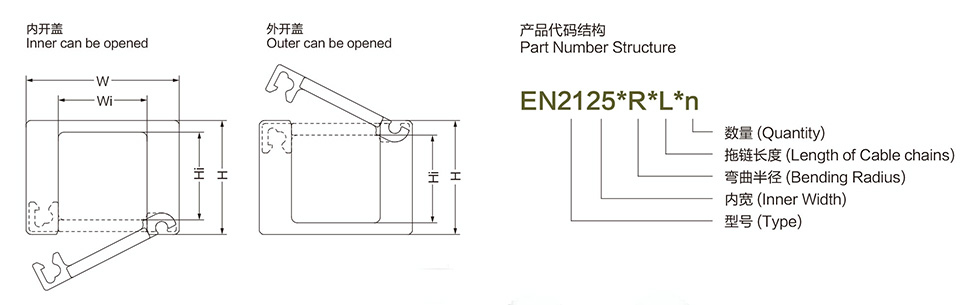

· 产品代码结构：

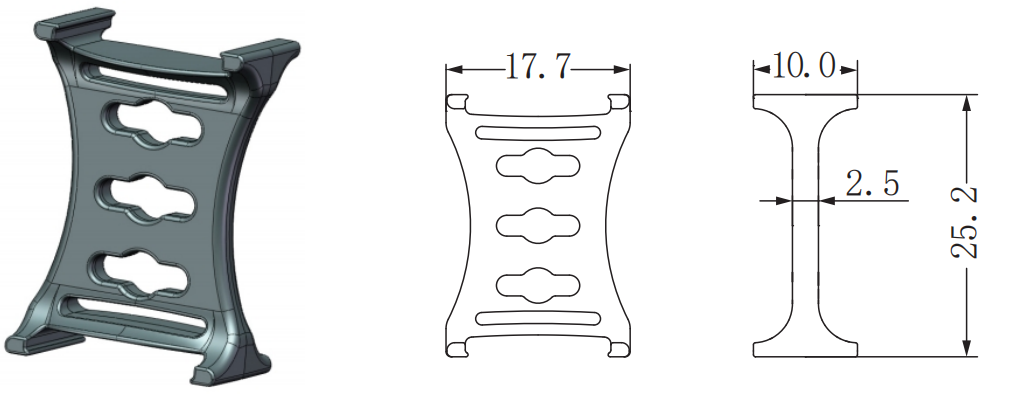

隔离片
EN21·EW21拖链隔离片编码：14250
本款拖链有竖隔片和横隔片供客户选配，均为尼龙材质，可实现水平分隔和/或垂直分隔
竖隔片的数量可以根据客户的实际需求进行配备，可以每隔一个链节装一个，也可以每隔一个链节装几个，客户可任意配备
竖隔片安装完成后，可以根据线缆排布进行滑动。
