| 型号 Type | 弯曲半径 Bending radius | 内高 Inner height | 内宽 Inner width | 外高 Outer height | 外宽 Outer Width | 重量 Weight | 备注 Remark |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) | kg/m (ibs/ft) | ||
| EN1818 | 18. 1 (0. 71) | 18.2 (0. 72) | 23 (0.91) | 29. 2 (1. 15) | 0. 40 (0. 27) | ||
| EN1825 | 25.2 (0. 99) | 36.2 (1.43) | 0. 42 (0. 29) | ||||
| EN1835 | 35.2 (1.39) | 46.2 (1.82) | 0. 47 (0. 32) | ||||
| EN1840 | 40.2 (1.58) | 51.2 (2. 02) | 0. 50 (0. 34) | ||||
| EN1850 | 50.2 (1.98) | 61.2 (2.41) | 0. 52 (0. 35) |
| R | HL | D | K | P |
| mm(in.) | mm(in.) | mm(in.) | mm(in.) | mm(in.) |
| 28 (1.10) | 79 (3.11) | 66 (2.59) | 150 (5.83) | 30 (1.18) |
| 38 (1.50) | 99 (3.90) | 76 (2.99) | 180 (7.06) | 30 (1.18) |
| 48 (1.90) | 119 (4.69) | 86 (3.39) | 210 (8.30) | 30 (1.18) |

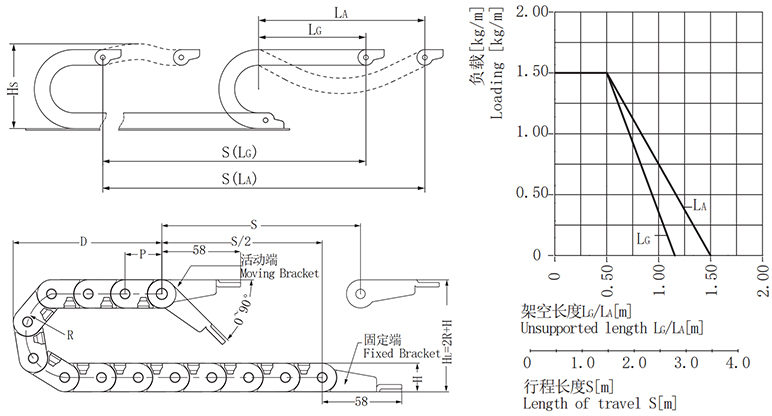

· 架空长度：
LG=直线架空长度
LA=安全塌腰架空长度
S=行程长度
R=弯曲半径
P=节距
L=拖链长度
N=每米链节数
HL=理论安装高度
HS=实际安装高度
D=拖链退回极限位置时的最小距离
K=Л ∙ R+2P
* K值可以在科瑞斯相关表格中查询
| R | HL | D | K | P |
| mm(in.) | mm(in.) | mm(in.) | mm(in.) | mm(in.) |
| 28 (1.10) | 79 (3.11) | 66 (2.59) | 150 (5.83) | 30 (1.18) |
| 38 (1.50) | 99 (3.90) | 76 (2.99) | 180 (7.06) | 30 (1.18) |
| 48 (1.90) | 119 (4.69) | 86 (3.39) | 210 (8.30) | 30 (1.18) |
※ 实际安装高度：HS=HL+20mm
※ 每节拖链长度：L=S/2+K(固定端在中间)
※ 每米链节数：N=33(990mm)

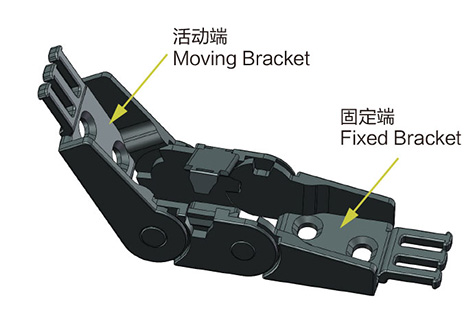

· 塑料接头、整体式：
※ 整体式接头
※ 耐腐蚀&耐摩擦
※ 可提供预装配形式
※ 可实现内外连接

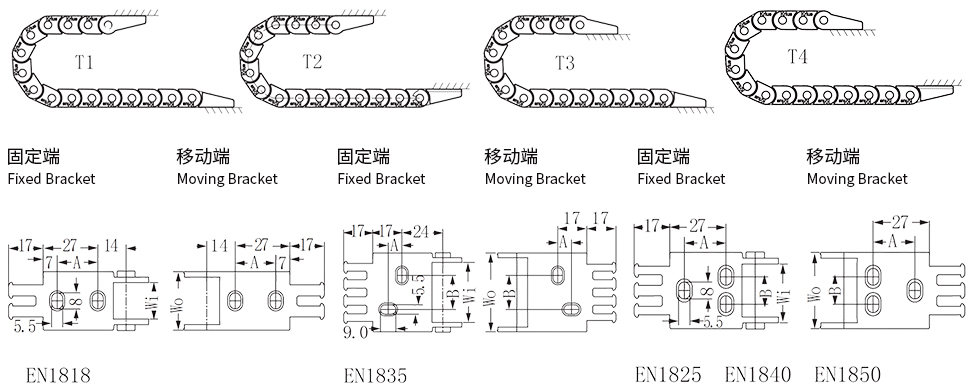

· 可选配的接头安装方式：
| 拖链型号 Type | 拖链编码 Code | 接头编码 Mounting Bracket Code | Wo尺寸 Dimension Wo | A尺寸 Dimension A | B尺寸 Dimension B |
| mm (in.) | mm (in.) | mm (in.) | |||
| EN1818 | 11103 | 11104 | 29.2 (1. 15) | 20 (0. 79) | — |
| EN1825 | 11105 | 11106 | 36.2 (1.43) | 20 (0. 79) | 13 (0. 51) |
| EN1835 | 11107 | 11108 | 46.2 (1.82) | 8 (0. 31) | 20 (0. 79) |
| EN1840 | 11109 | 11110 | 51.2 (2.02) | 20 (0. 79) | 25 (0. 98) |
| EN1850 | 11111 | 11112 | 61.2 (2.41) | 20 (0. 79) | 30 (1. 18) |
· 产品代码结构：
