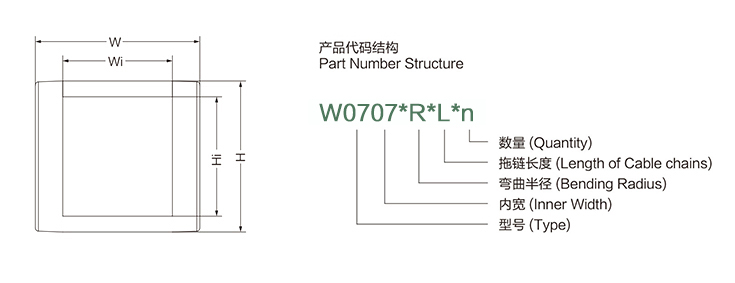

| 型号 | 弯曲半径 (R) | 内高 （Hi） | 内宽 （Wi） | 外高 （H） | 外宽 （W） | 重量 （G） | 备注 |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) | kg/m (ibs/ft) | ||
| W0707 | R18/R28 | 7.4 (0.29) | 7.4 (0.29) | 10.4 (0.41) | 14 (0.55) | 0.1 (0.07) |
| R | HL | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) |
| 18 (0.71) | 46 (1.81) | 46 (1.81) | 75 (2.95) | 10 (0.39) |
| 28 (1.10) | 56 (2.20) | 66 (2.60) | 110 (4.33) | 10 (0.39) |

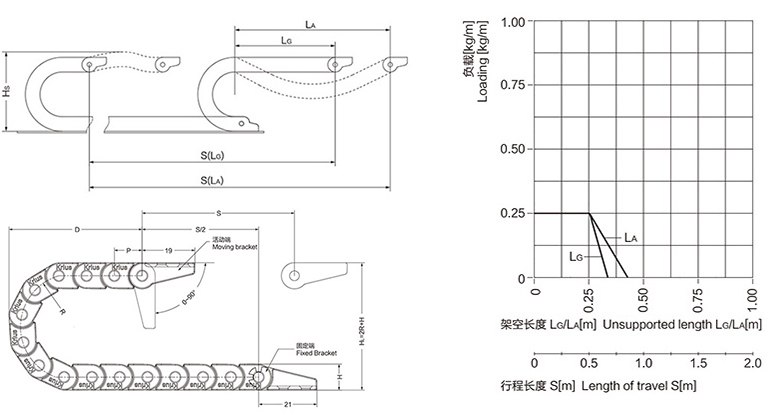

· 架空长度：
S=行程长度
R=弯曲半径
P=节距
L=拖链长度
N=每米链节数
HL=理论安装高度
HS=实际安装高度
D=拖链退回极限位置时的最小距离
K=Л ∙ R+2P
* K值可以在科瑞斯相关表格中查询
| R | HL | D | K | P |
| mm (in.) | mm (in.) | mm (in.) | mm (in.) | mm (in.) |
| 18 (0.71) | 46 (1.81) | 46 (1.81) | 75 (2.95) | 10 (0.39) |
| 28 (1.10) | 56 (2.20) | 66 (2.60) | 110 (4.33) | 10 (0.39) |
※ 实际安装高度：HS=HL+10mm
※ 每节拖链长度：L=S/2+K(固定端在中间)
※ 每米链节数：N=100(1000mm)

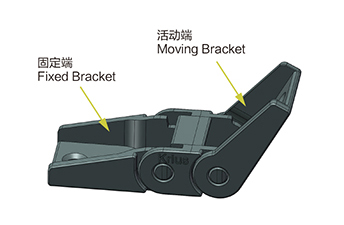

· 塑料接头、整体式：
※ 整体式接头
※ 耐腐蚀&耐摩擦
※ 可提供预装配形式
※ 可实现内外连接

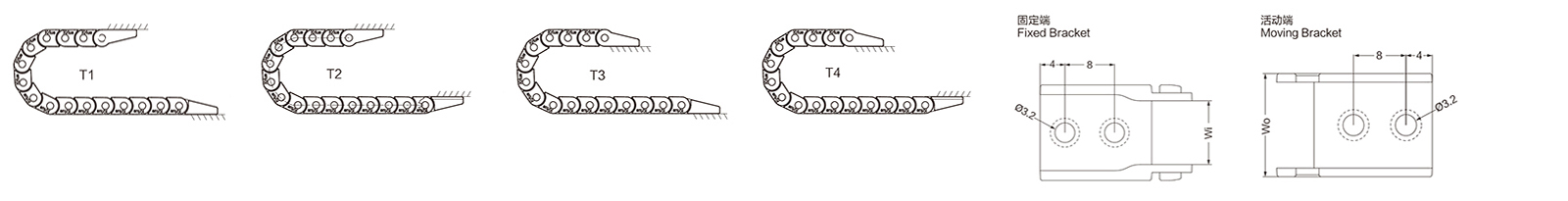

· 可选配的接头安装方式：
| 拖链型号 | 拖链编码 | 接头编码 | Wo尺寸 | B尺寸 |
| mm (in.) | mm (in.) | |||
| W0707 | 12228 | 12229 | 13 (0.51) | - |

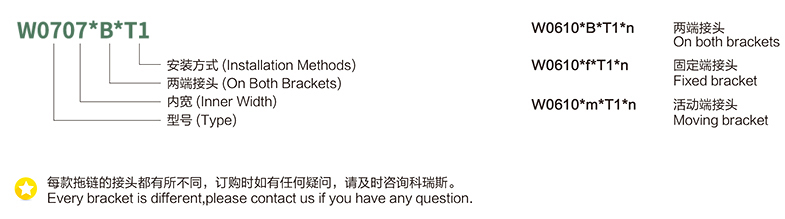

· 产品代码结构：
