柔性盔甲式防护罩

特点：该类型防护罩呈现多种变化形态，可以根据机床安装要求的变化而随之改变。

咨询报价

客服热线

资料下载

产品规格
安装尺寸
产品形状
技术参数表

产品规格

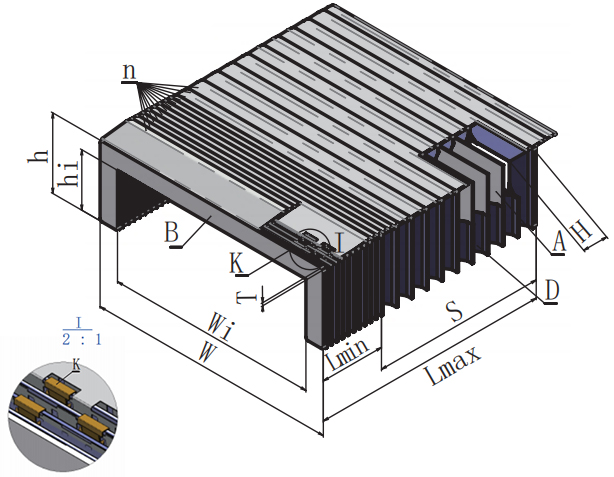

· 盔甲防护罩技术参数示意图：

K为盔甲片的卡扣，在伸缩空间不充足时，必须交叉装配
T为护罩压缩后盔甲片厚度
Lmax=防护罩的最大拉伸
Lmin=防护罩的最小压缩
S=行程长度
W=防护罩外宽
Wi=防护罩内宽
h=防护罩外高
hi=防护罩内高
H=防护罩的折高
n=防护罩的折数
D=防护罩的布料
A=防护罩骨架
H≤h-hi或H≤(W-Wi)/2（两侧对称）；
若无特殊说明，防护罩两端法兰均采用Q235材质，
盔甲片为SUS304

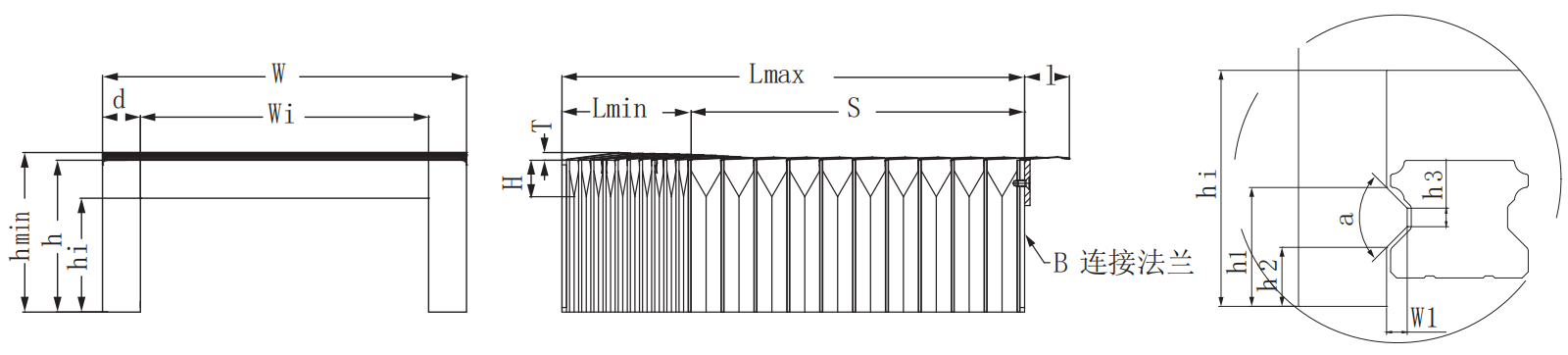

安装尺寸

· 柔性盔甲式防护罩订购参数表及回执单：

参数代码 Code	参数名称 Des	参数值 Figure	检测结果(我司填写) Test result by Kirus	备注 Remark	说明 Remark
Lmax	防护罩最大拉伸 Stretched out length				机床的运行范围（必填） Machine travel range（Not null）
Lmin	防护罩最小压缩 Compressed length				机床的运行范围（必填） Machine travel range（Not null）
S	防护罩行程 Travel distance				机床的最大行程（可选） Machine max distance（Optional）
l	盔甲片伸出长度 Upper steel tail part length				可选 Optional
W	防护罩外宽 Outer width				必填 Not null
Wi	防护罩内宽 Inner width				必填 Not null
h	防护罩外高 Outher height				必填 Not null
hi	防护罩内高 Inner height				必填 Not null
hmin	机床安装最小高度 The min height of machine assembling				可选 Optional
H	防护罩折高 Folding height				范围：10mm-55mm（可选） Range：10mm-55mm（Optional）
B	连接法兰 Flange material				材质/表面处理（可选） Material and surface treatment（Optional）
	防火要求 Fire-resistant or not	□是Yes□否No	□是Yes□否No		可选 Optional
	导轨型号 Guiderail item No.		-		型号或尺寸（附图）（必填Not null /attched）
	机床运行速度 Running speed		-		必填 Not null
	安装方式 Assemble way		-		水平/垂直/其它（可选） Vertical/horizontal/others（Optional）
	安装机台型号 Equipment item No.		-		可选 Optional
	使用环境 Environment		-		是否有大量碎屑（可选） Scrap or not（Optional）
订货单位 Company name			送货地址 Company address
联系方式 Contact way			送货方式 Shipping way	空运 Air陆运Freight 加急Urgent 其它Other____
订购时需提供上述数据、CAD图纸或机床三维图（.stp / .x-t / .igs 等格式），我司方可进行评估设计 Pls offer above demensions,CAD drawings or Machine 3D drawings(.stp or .x-t or .igs ), then our engineer can design 如订购防护罩有特殊要求，请在备注栏填写或直接与我司进行联系沟通；若无要求，则按照我司标准制作 Pls remark if you have speical demand, or we will follow Krius regulation 导轨部分防护设计需提供详细图纸说明 Krius need detailed drawings for the protected parts of machine 如订购方提供完整防护罩图纸，请注明与导轨之间是否留有余量 Pls mark are there some tolerance for guide rail and bellow cover if customer offer complete drawings 我方在送货时会将此单随产品一起发出 We will take the order details with goods shippment together

产品形状

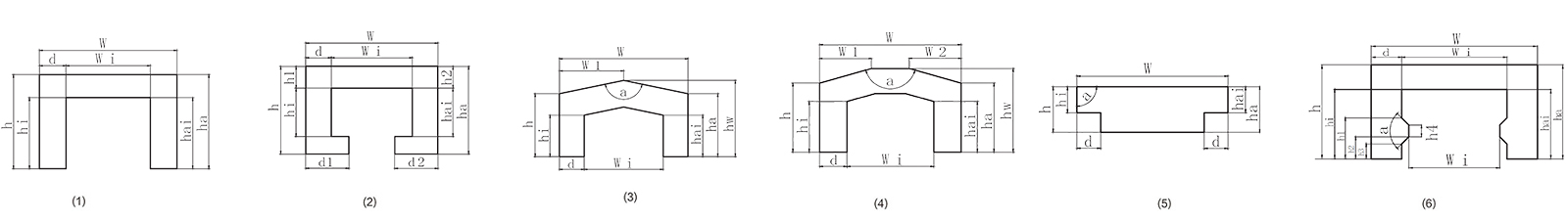

· 基本形状：

undefined

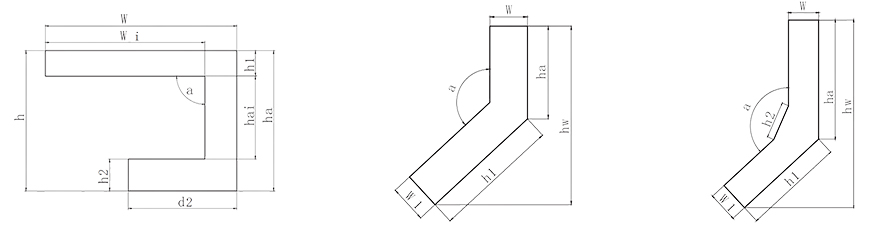

· 异形盔甲防护罩：

undefined

技术参数表

H Lmin Lmax	15	20	25	30	35	40	45	50	55
100	56	33	26	22	20	18	17	16	16
150	79	45	33	28	24	22	20	19	18
200	101	56	41	33	29	26	24	22	21
250	124	67	48	39	33	29	27	25	23
300	147	79	56	45	42	33	30	28	26
350	169	90	64	50	17	37	33	30	28
400	192	101	71	56	47	41	36	33	31
450	215	113	79	62	51	45	40	36	33
500	248	134	96	77	66	58	53	49	46
550	270	145	104	83	70	62	56	52	48
600	293	157	111	89	75	66	59	55	51
650	316	168	119	94	80	70	63	57	53
700	338	179	126	100	84	74	66	60	56
750	361	191	134	106	89	77	69	63	58
800	384	202	142	111	93	81	72	66	61
850	406	213	149	117	98	85	76	69	63
900	429	225	157	123	102	89	79	72	66
950	452	236	164	128	107	92	82	74	68
1000	475	248	172	134	111	96	85	77	71
1500			248	191	157	134	118	106	96
2000			323	248	202	172	150	134	121
2500			399	304	248	210	183	162	147
3000			475	361	293	248	215	191	172
3500			550	418	338	285	248	219	197
4000			626	475	384	323	280	248	222
4500			702	531	429	361	312	276	248
5000			777	588	475	399	345	304	273

以上数据均以图一中的参数为依据所得，均为最值尺寸

All above figure is Max or Min demensions referring to the chart 1
