柔性风琴式防护罩

该类防护罩可根据不同应用环境进行非标订制，并提供需要防护部位的详细图纸（局部三维图纸最佳）

咨询报价

客服热线

资料下载

产品规格
安装尺寸
产品形状
技术参数表

产品规格

· 风琴防护罩技术参数示意图：

Lmax=防护罩的最大拉伸
Lmin=防护罩的最小压缩
S=行程长度
W=防护罩外宽
Wi=防护罩内宽
h=防护罩外高
hi=防护罩内高
H=防护罩的折高
n=防护罩的折数
D=防护罩的布料
A=防护罩骨架
B=防护罩两端法兰 H≤h-hi或H≤(W-Wi)/2（两侧对称）；
若无特殊说明，防护罩两端法兰均采用Q235材质

安装尺寸

· 风琴防护罩技术参数示意图：

参数代码 Code	参数名称 Des	参数值 Figure	检测结果（我司填写） Test result by Kirus	备注 Remark	说明 Remark
Lmax	防护罩最大拉伸 Stretched out length				机床的运行范围（必填） Machine travel range (Not null)
Lmin	防护罩最小拉伸 Compressed length				机床的运行范围（必填） Machine travel range (Not null)
S	防护罩行程 Travel distance				机床的最大行程（可选） Machine max distance (Optional)
W	防护罩外宽 Outer width				必填 Not null
Wi	防护罩内宽 Inner width				必填 Not null
h	防护罩外高 Outder height				必填 Not null
h1	防护罩内高 Inner height				必填 Not null
H	防护罩折高 Folding height				范围:10mm-55mm（可选） Range:10mm-55mm(Optional)
B	连接法兰 Flange material				材质/表面处理（可选） Material and surface treament(Optional)
	防火要求 Fire-resistant or not	是Yes 否No	是Yes 否No		可选 Optional
	导轨型号 Guide rail item No		-		型号或尺寸（附图） (必填Not null/attched)
	机床运行速度 Running speed		-		必填 Not null
	安装方式 Assemble way		-		水平/垂直/其它（可选） Vertical/horizontal/otders(Optional)
	安装机台型号 Equipment item No		-		可选 Optional
	使用环境 Environment		-		是否有大量碎屑（可选） Scrap or not(Optional)
订货单位 Company name			送货地址 Company address
联系方式 Contact way			送货方式 Shipping way	空运 Air陆运Freight 加急Urgent 其它Other____
订购时需提供上述数据、CAD图纸或机床三维图（.stp / .x-t / .igs 等格式），我司方可进行评估设计 Pls offer above demensions,CAD drawings or Machine 3D drawings(.stp or .x-t or .igs ), then our engineer can design 如订购防护罩有特殊要求，请在备注栏填写或直接与我司进行联系沟通；若无要求，则按照我司标准制作 Pls remark if you have speical demand, or we will follow Krius regulation 导轨部分防护设计需提供详细图纸说明 Krius need detailed drawings for the protected parts of machine 如订购方提供完整防护罩图纸，请注明与导轨之间是否留有余量 Pls mark are there some tolerance for guide rail and bellow cover if customer offer complete drawings 我方在送货时会将此单随产品一起发出 We will take the order details with goods shippment together

产品形状

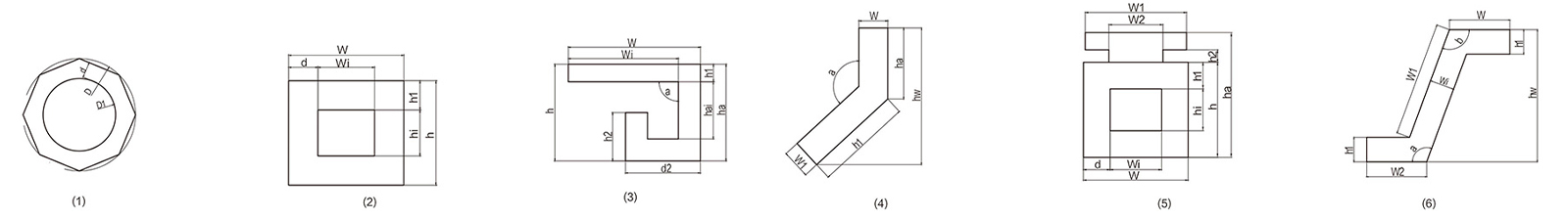

· 基本形状：

· 异形防护罩：

技术参数表

H Lmin Lmax	10	15	20	25	30	35	40	45	50	55
100	37	22	19	16	13	13	13	13	13	10
150	53	31	22	19	16	16	16	13	13	13
200	68	37	28	22	19	19	16	16	16	13
250	83	46	34	28	22	22	19	19	16	16
300	99	53	37	31	25	22	22	19	19	16
350	114	62	43	34	28	25	22	22	19	19
400	130	68	50	37	31	28	25	22	22	19
450	145	77	53	43	34	31	28	25	22	22
500	160	83	59	46	37	34	31	28	25	22
550	176	92	65	50	40	37	31	28	28	25
600	191	99	68	53	43	37	34	31	28	25
650	207	108	74	59	46	40	37	34	31	28
700	222	114	80	62	50	43	37	34	31	28
750	238	123	83	65	53	46	40	37	34	31
800	253	130	89	68	56	50	43	37	34	31
850	268	139	96	74	59	50	46	40	37	34
900	284	145	99	77	62	53	46	43	37	34
950	300	154	105	80	65	56	50	43	40	37
1000	315	160	111	83	68	59	53	46	43	37
1500	462	238	150	123	99	83	74	65	59	53
2000	622	315	213	160	130	111	96	83	77	68
2500	776	391	265	201	160	136	117	105	92	83
3000	930	462	315	238	191	160	139	123	111	99
3500	1084	545	367	277	222	188	160	142	127	114
4000	1238	622	419	315	253	213	185	160	145	130
4500	1392	699	462	355	284	238	207	182	160	145
5000	1546	776	521	391	315	265	228	201	179	160

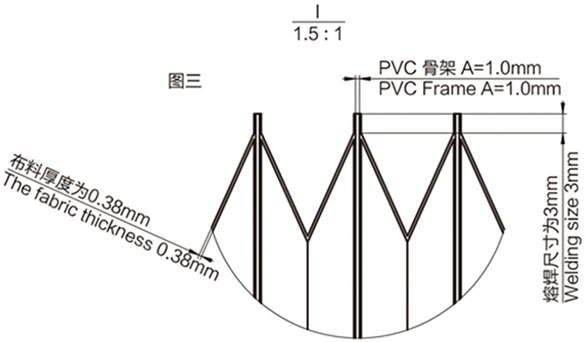

以上数据均以图三中的参数为依据所得，均为最值尺寸

本计算参数表，是在防护罩没有任何附件的情况下所得，如有特殊要求，请及时咨询我司人员

H Lmin Lmax	10	15	20	25	30	35	40	45	50	55
100	47	27	23	I8	15	15	15	15	15	11
150	67	39	27	23	18	18	18	15	15	15
200	87	47	35	27	23	28	18	18	18	15
250	107	69	43	35	27	27	23	23	18	18
300	127	67	47	39	31	27	27	23	23	18
350	147	79	55	43	35	31	27	27	23	23
400	167	87	63	47	39	35	31	27	27	23
450	187	99	67	55	43	39	35	31	27	27
500	208	107	75	59	47	43	39	35	31	27
550	228	119	83	63	51	47	39	35	35	31
600	248	127	87	67	55	47	43	39	35	31
650	268	139	95	75	59	51	47	43	39	35
700	289	147	103	79	63	55	47	43	39	35
750	309	159	107	83	67	59	51	47	43	39
800	329	167	115	87	71	63	55	47	43	39
850	349	179	123	95	75	63	55	51	47	43
900	369	187	127	99	79	67	59	55	47	43
950	389	199	135	103	83	71	63	55	51	47
1000	410	207	143	107	87	75	67	59	55	47
1500	612	309	208	159	127	107	95	83	75	67
2000	814	410	277	208	167	143	123	107	95	87
2500	1016	511	346	261	208	176	152	135	119	107
3000	1218	612	410	309	248	208	180	159	143	127
3500	1420	713	479	362	289	245	208	184	164	147
4000	1622	814	548	410	329	277	241	208	187	167
4500	1824	915	612	463	369	309	268	237	208	187
5000	2026	1016	681	511	410	346	297	260	233	208

以上数据均以图三中的参数为依据所得，均为最值尺寸

本计算参数表，是在防护罩没有任何附件的情况下所得，如有特殊要求，请及时咨询我司人员
